Огляд та налаштування розумної розетки Atorch S1 з Wi‑Fi

Atorch S1 — програмована Wi‑Fi‑розетка з широким набором функцій. Можно використовувати для замірів побутової техніки: струм і потужність під навантаженням, споживання в режимі очікування, оцінка ємності вбудованих акумуляторів. Окрім вимірювання напруги, струму та потужності, розетка підходить для дистанційного керування, сценаріїв автоматизації та захисту від перевантажень. Нижче — можливості пристрою та практичне налаштування.

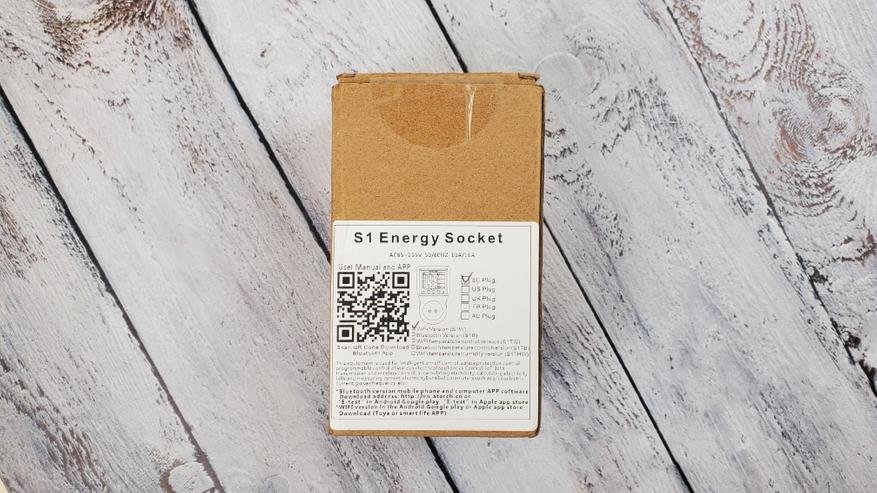

Розетка надходить у простій картонній коробці без брендингу на упаковці. На наліпці вказано тип вилки (у нашому випадку — європейська) та QR‑код для встановлення мобільного застосунку.

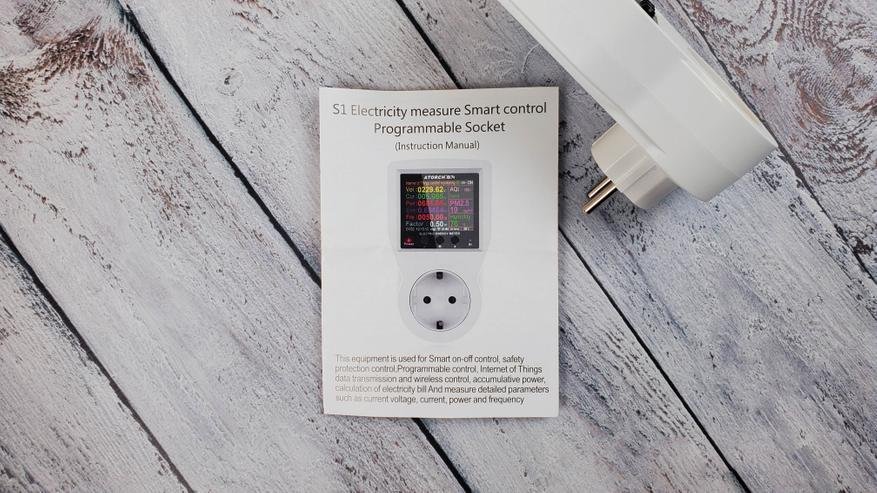

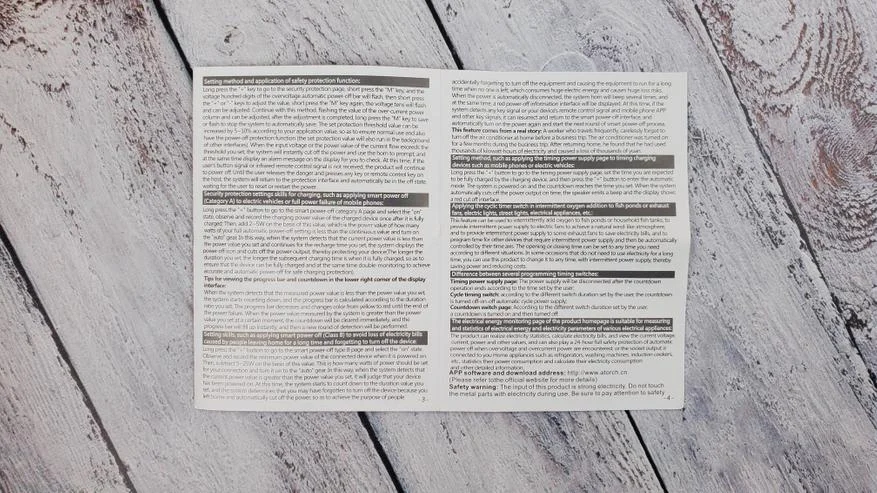

У комплекті — інструкція англійською. Без знання мови розібратися у всіх режимах нелегко, тому нижче — докладний розбір можливостей і налаштування українською.

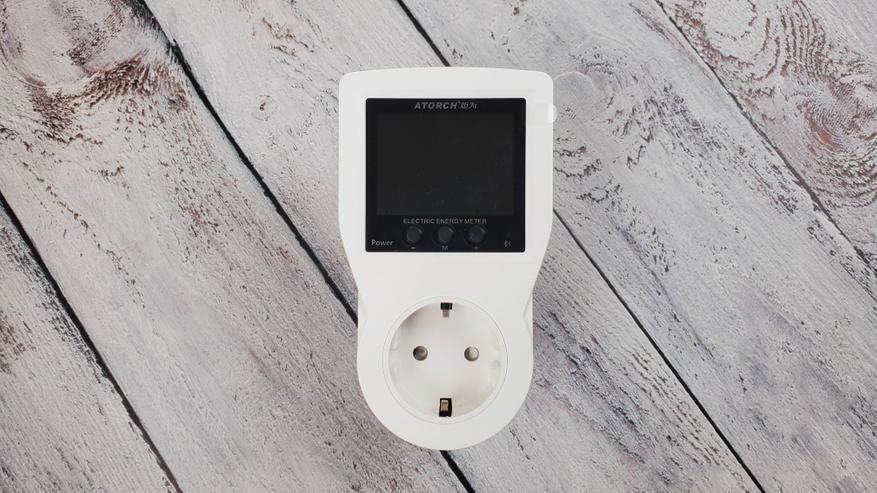

На лицьовій стороні — кольоровий TFT‑дисплей 320×240 і три кнопки для локального керування та налаштування. Керувати можна з панелі розетки або зі смартфона.

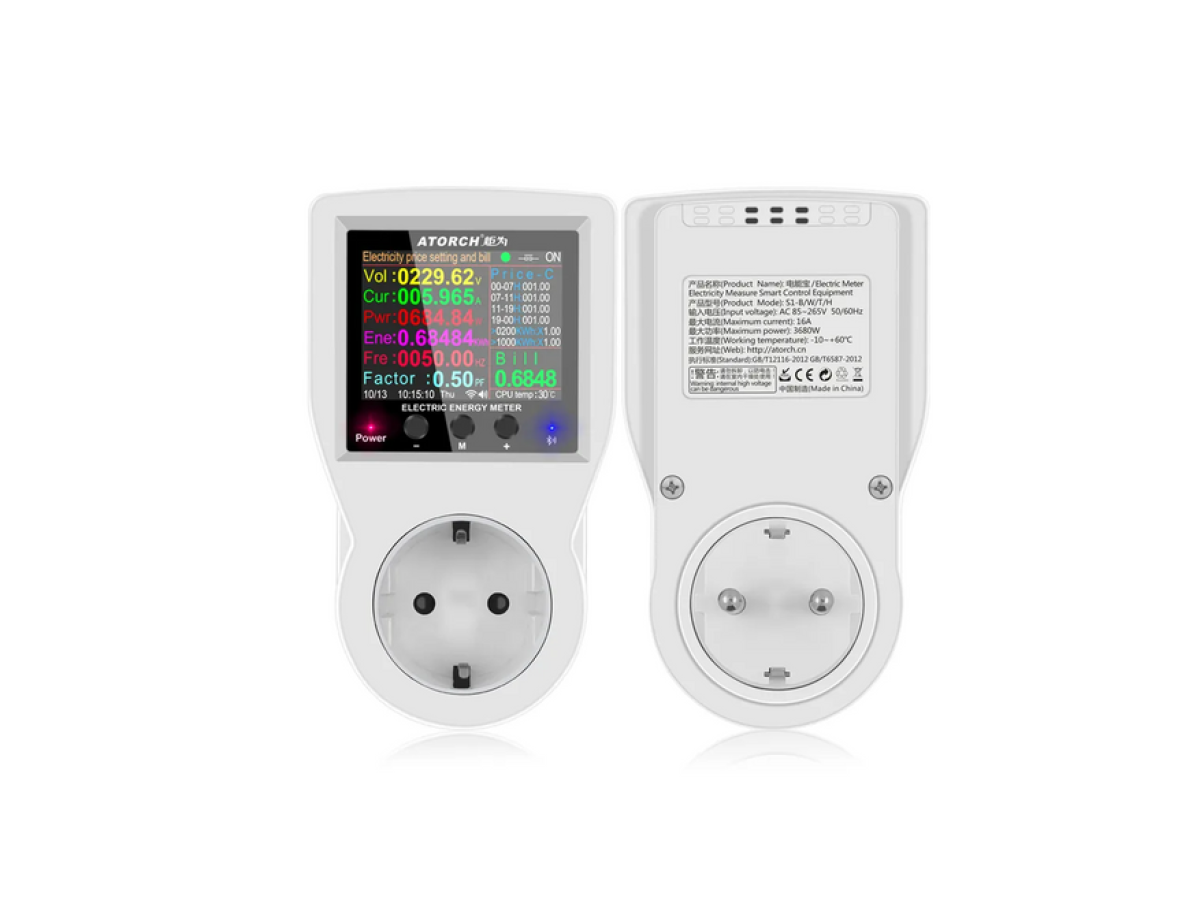

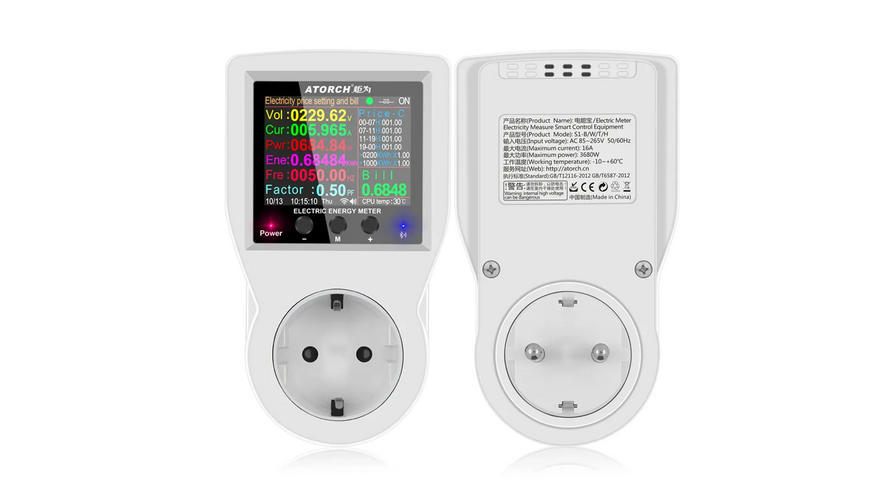

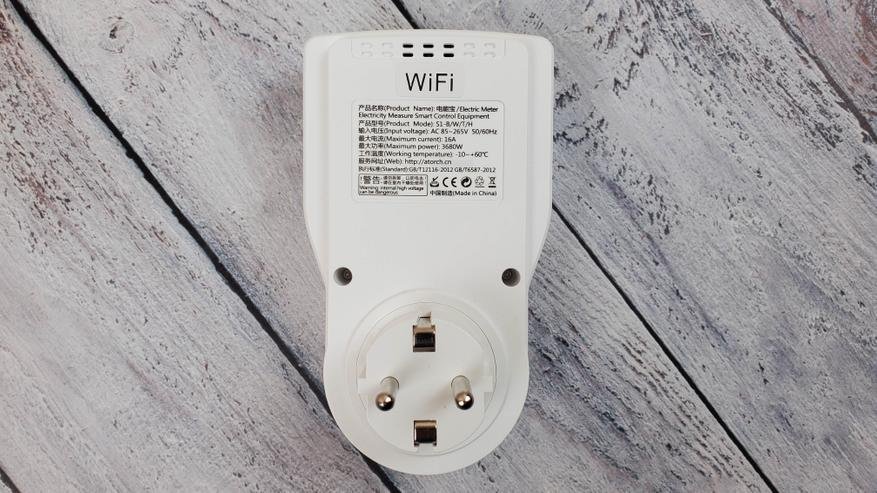

На задній панелі вказано характеристики:

• Вхідна напруга: 85–265 V (50/60 Hz)
• Максимальний струм: 16 A
• Максимальна потужність: 3680 W
• Робоча температура: від −10 до +60 °C

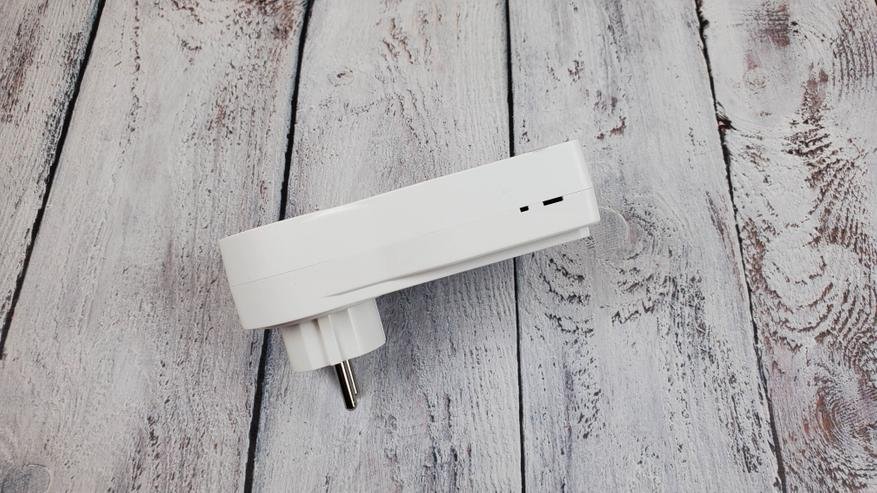

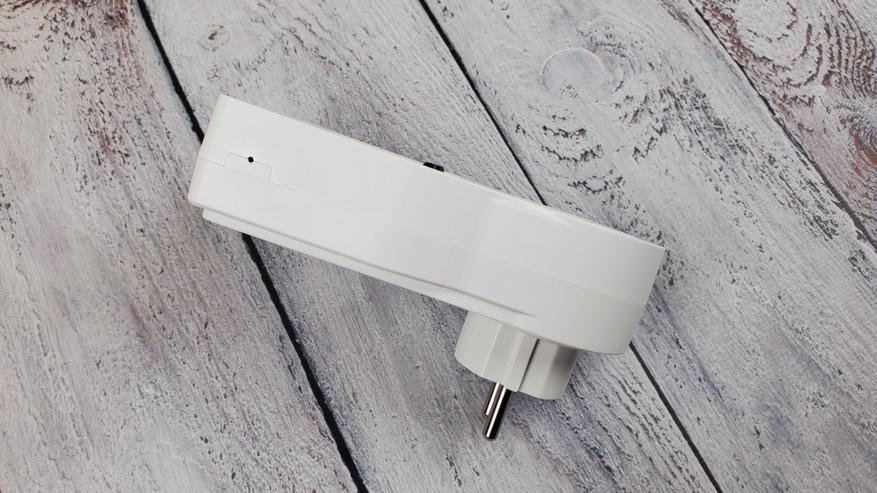

Габарити помітні: 133 × 75 × 32 мм — це варто враховувати при встановленні у вузьких місцях.

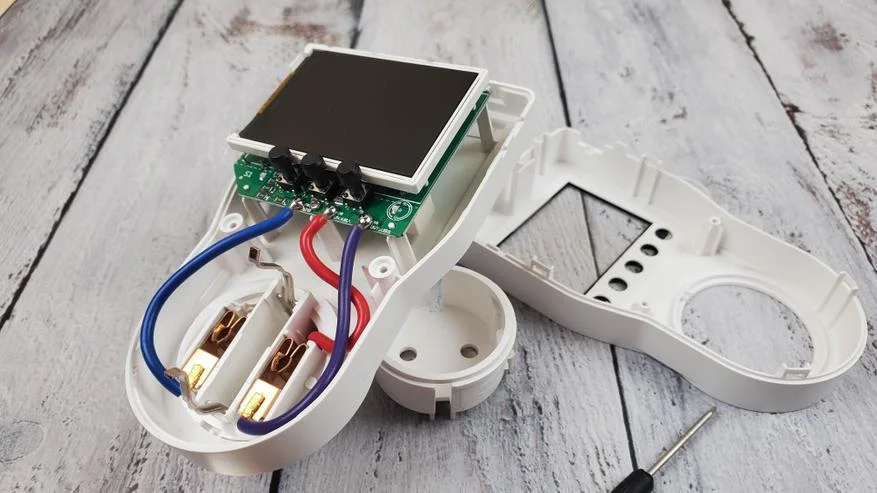

Огляд із середини. Проводка товста, пайка акуратна. В реальній експлуатації з потужними навантаженнями (кондиціонер, бойлер) розетка тримає заявлені 16 А без проблем.

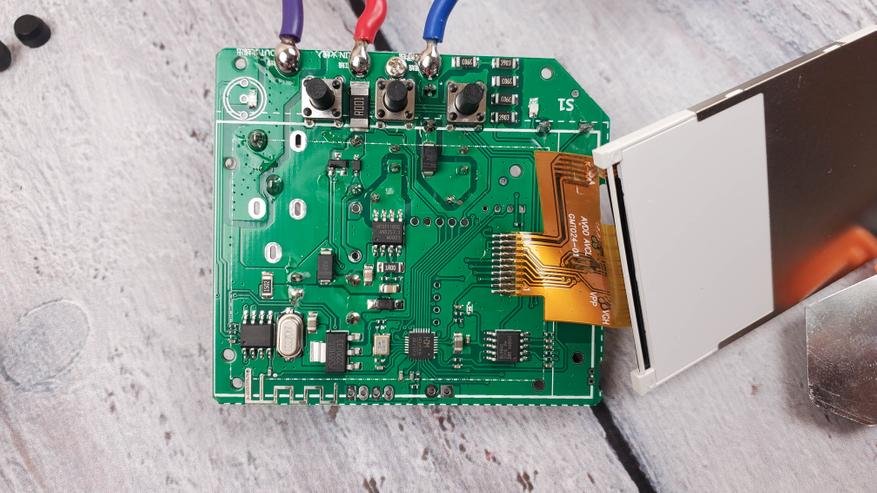

Під екраном друкована плата.

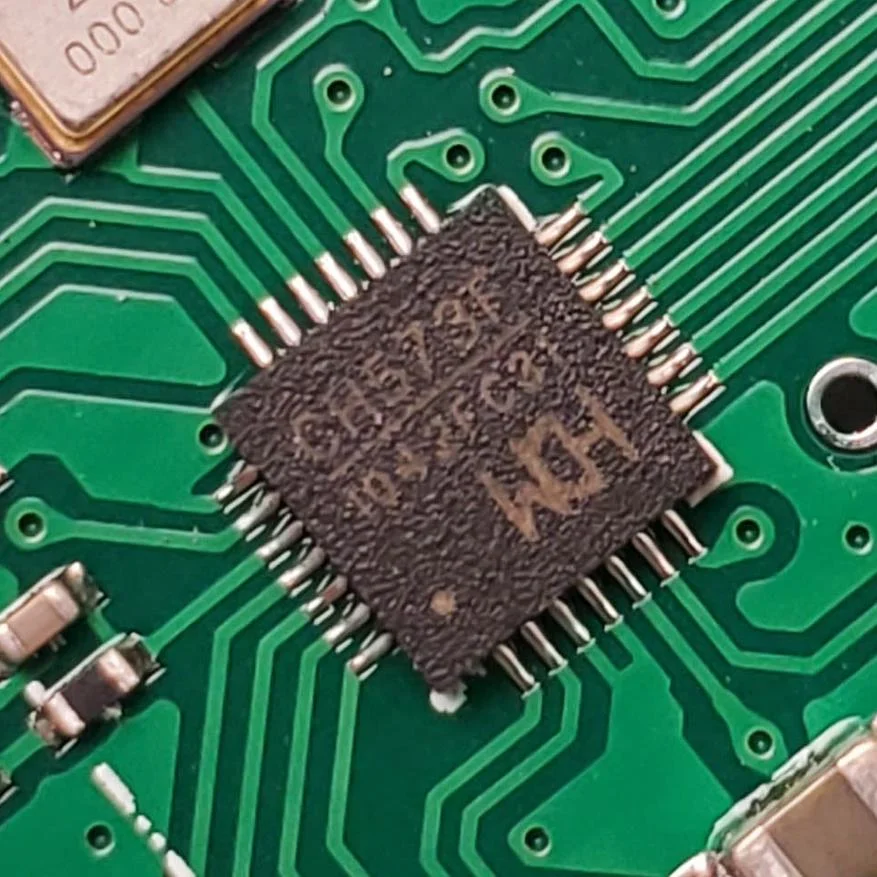

Кілька вузлів на платі — збільшений план.

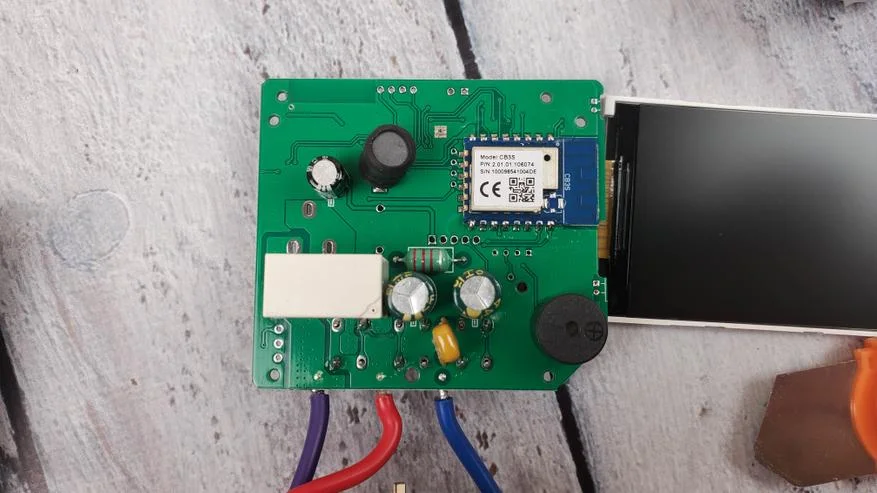

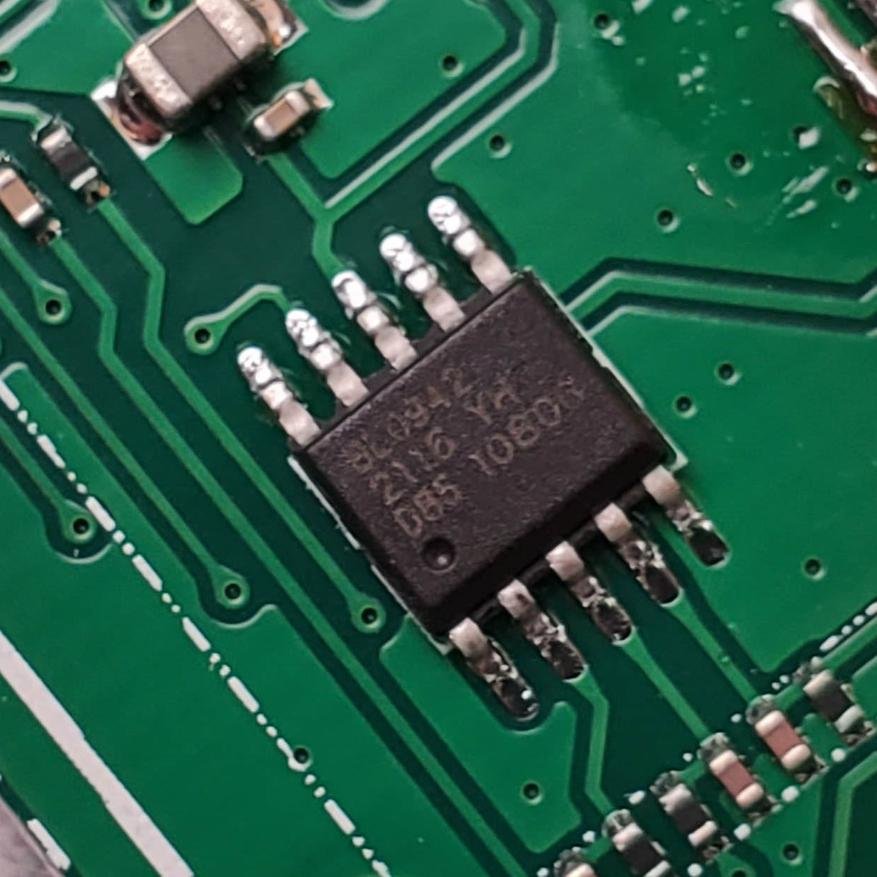

Зі зворотнього боку плати — модуль CB3S від Tuya з Wi‑Fi та Bluetooth.

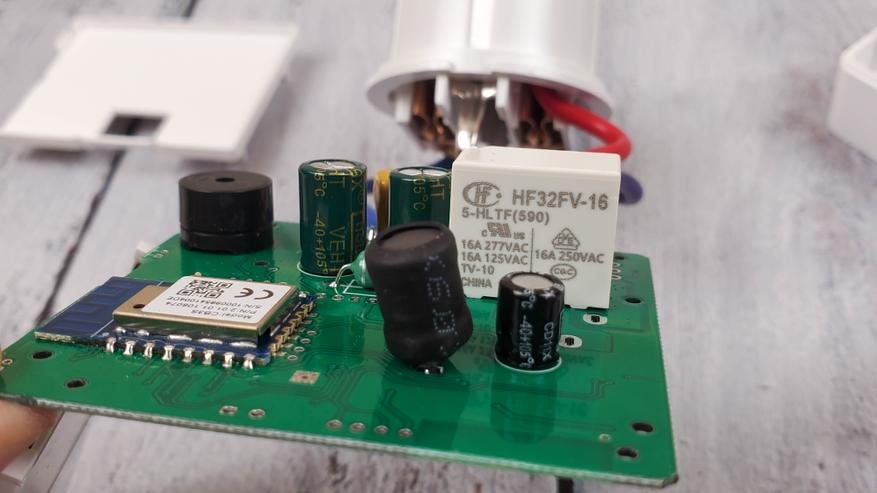

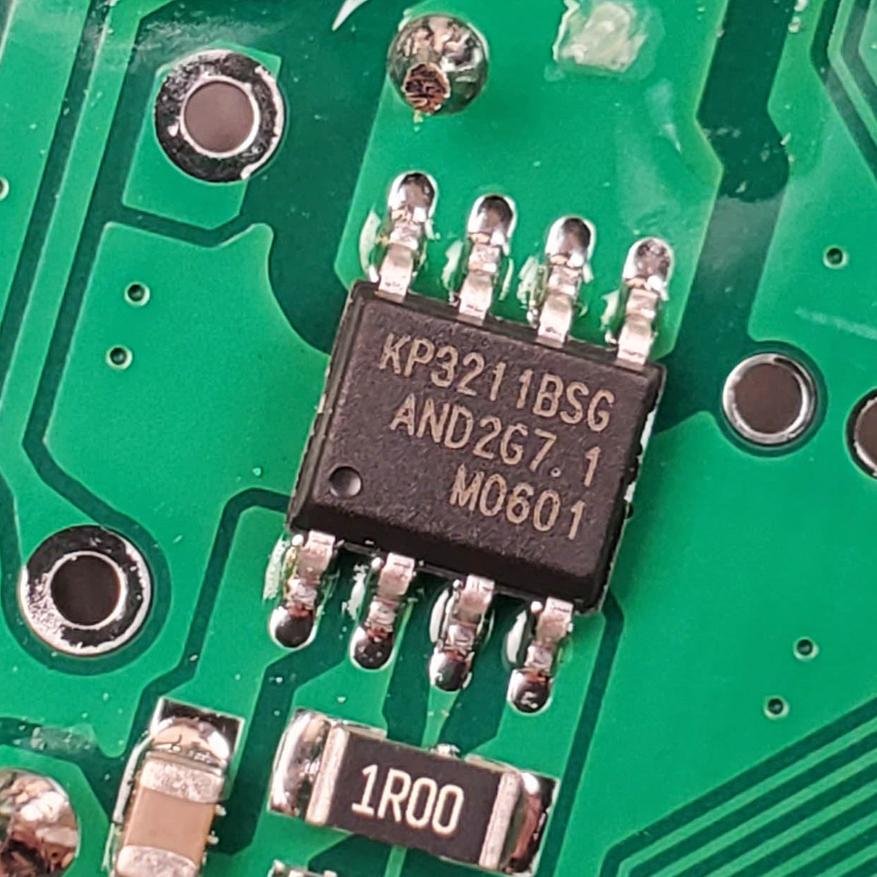

Силове реле HF32FV-16, конденсатори та інша силова й керуюча обв'язка.

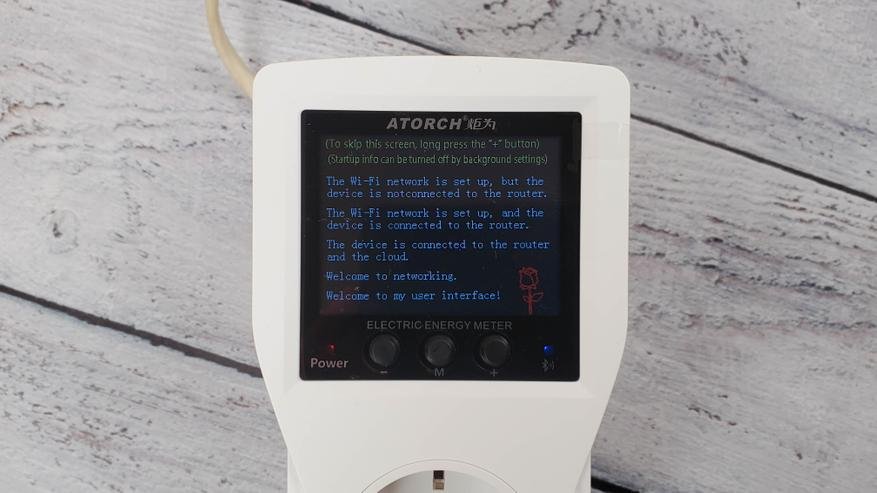

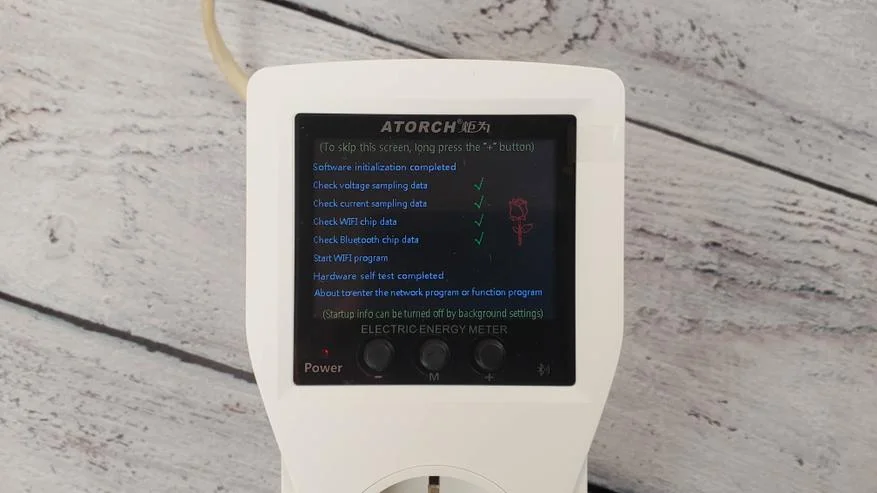

Після вмикання розетка завантажує прошивку та виконує базову самодіагностику.

Якщо Wi‑Fi вже налаштовано в застосунку, пристрій автоматично підключається до мережі.

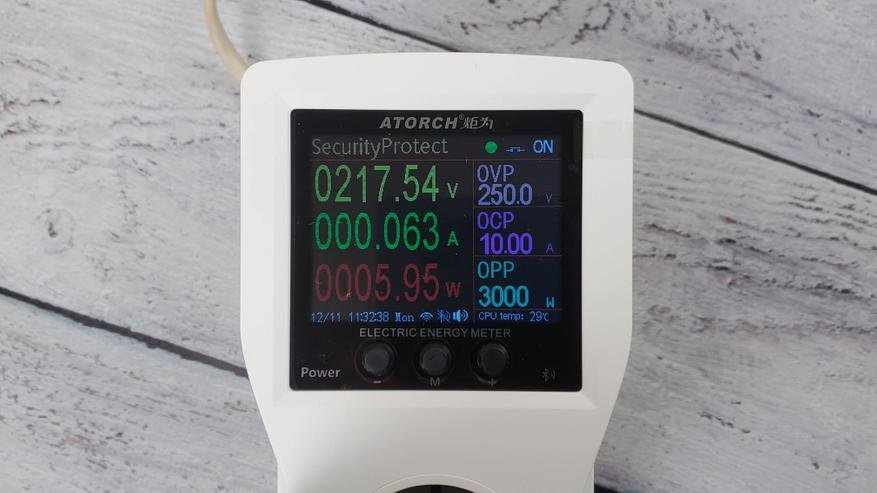

Далі — один із основних екранів. Довге натискання «+» або «−» перемикає екрани, коротке — режим роботи (примусово вимк., примусово увімк., авто за програмою). Екран «Security protect» задає пороги захисту: OPV — напруга, OCP — струм, OPP — потужність. При перевищенні розетка розриває ланцюг, на смартфон надходить сповіщення, на дисплеї — повідомлення про спрацювання. Великим шрифтом показуються поточні U, I та P. Щоб увімкнути захист, на цьому екрані оберіть режим Auto. Параметри змінюються кнопкою M: мигає обраний показник, «+»/«−» — значення, коротке M — перехід до наступного параметра.

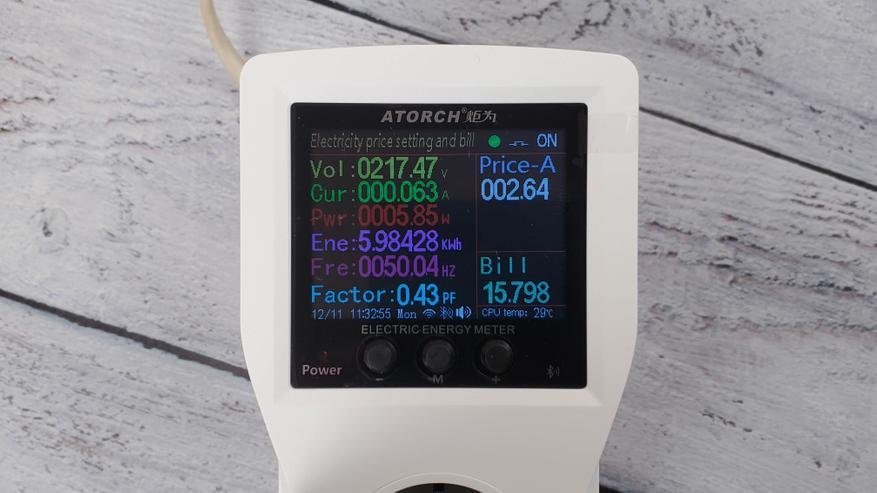

Екран «Electricity price setting and bill» допомагає рахувати вартість електроенергії. Тут і на сусідніх екранах — розширена телеметрія: окрім U, I та P видно кВт·год, частоту мережі, ємність. Можна задати ціну за 1 кВт·год і оцінити витрати конкретного приладу в грошах.

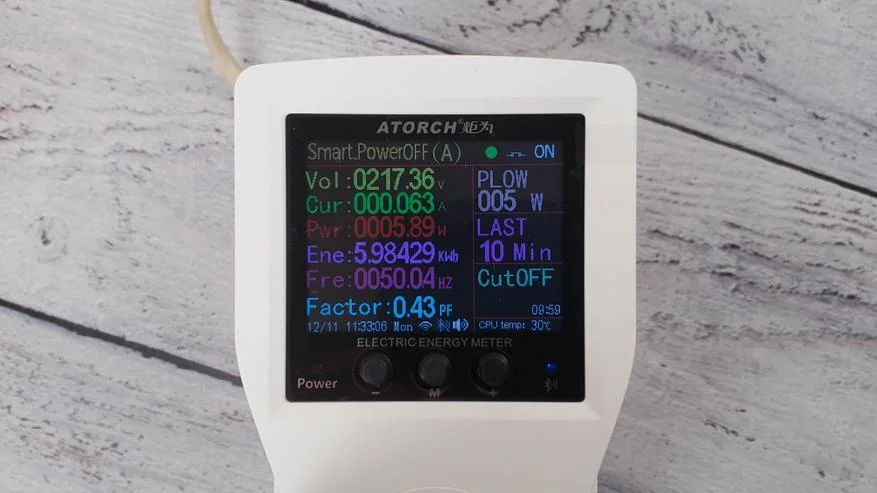

Режим «Smart Power OFF A» — розумне вимкнення за потужністю. Задаєте поріг (на знімку PLOW = 5 W): коли потужність зарядки падає до цього рівня і не зростає, наприклад, 10 хвилин (LAST), живлення вимикається. Зручно для зарядки електротранспорту та гаджетів — не тримати акумулятор постійно на підзарядці.

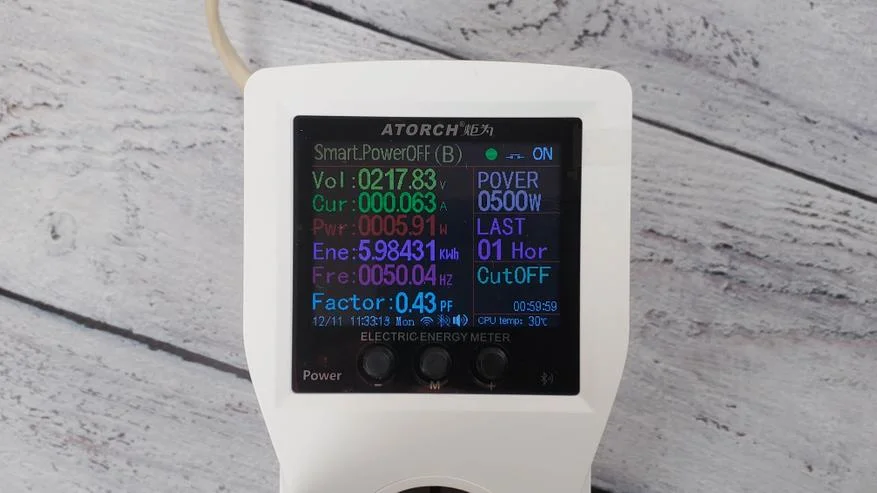

«Smart Power OFF B» — інший сценарій: помічник для забудькуватих. Задаєте потужність Pover і час Last. Приклад: поріг 1000 W, таймер 1 година. Увімкнули обігрівач — при перевищенні порогу стартує відлік; якщо за годину нічого не натиснути, живлення вимкнеться само.

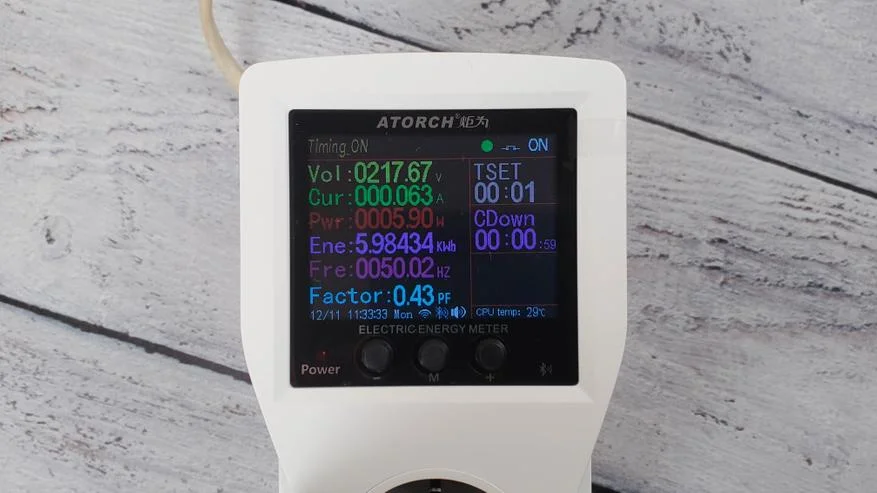

Timing On і Timing CutOff — прості таймери: через заданий час увімкнути або вимкнути навантаження.

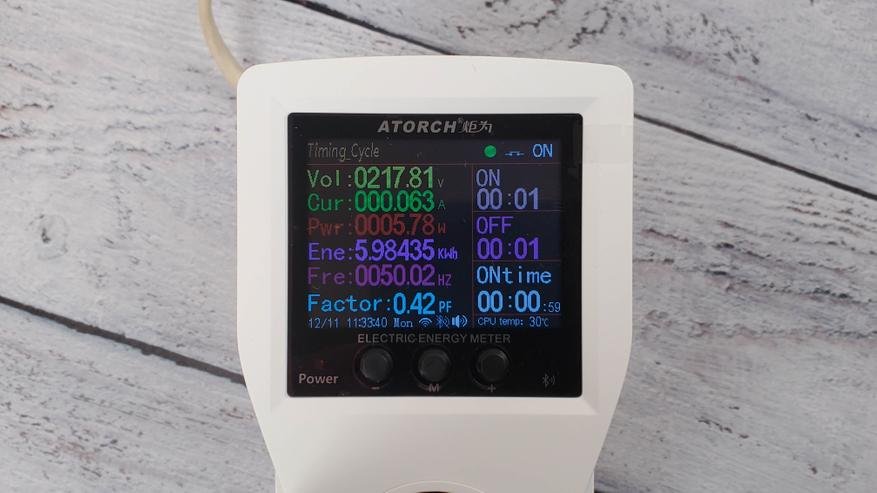

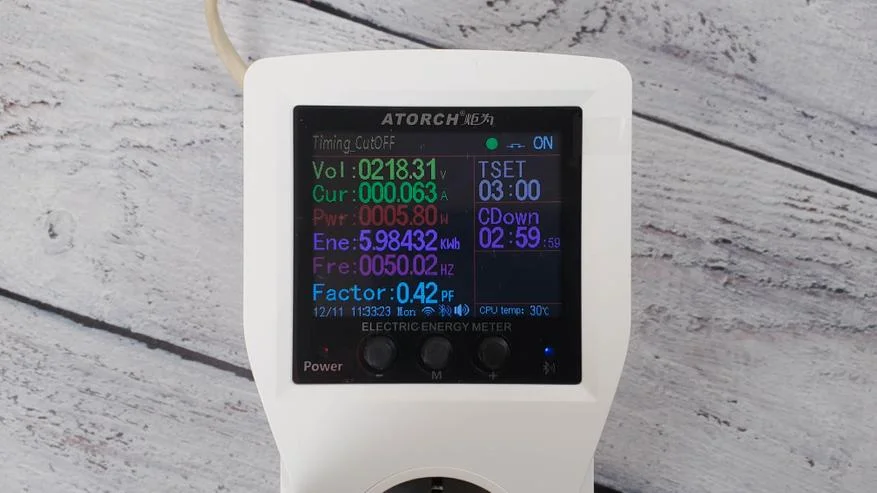

Timing Cycle — циклічний таймер: інтервал ON (живлення увімкнено) і OFF (вимкнено), потім цикл повторюється. Приклад: освітлення акваріума — 10 год світла, 14 год темряви.

CountDown — разовий таймер: один час до вмикання і інший — до вимкнення, без повторення циклу.

Меню налаштувань відкривається довгим натисканням M на будь-якому екрані: мова, яскравість, звук (біпер), параметри захисту, скидання лічильників, скидання Wi‑Fi або всіх налаштувань, поворот дисплея. Без дій розетка через заданий час (за замовчуванням 99 с) переходить у режим очікування зі зниженою яскравістю — на екрані лише U, I, P; яскравість можна опустити до нуля.

Мобільний застосунок Smart Life — стандарт для екосистеми Tuya та «розумного дому». При першому запуску застосунок запропонував оновити прошивку розетки.

На головному екрані — усі підключені пристрої. У картці Atorch S1 — поточні показники та швидке перемикання увімк./вимк./авто; з телефона можна гортати екрани розетки так само, як кнопками.

У застосунку накопичується статистика: зведений графік U, I, P і окремі графіки за параметрами. Видно просідання напруги в «годину пік» і підйом вночі, можна аналізувати споживання конкретного приладу. Зберігаються журнали вмикань, вимикань і спрацювань захисту.

Базові налаштування зручніше змінювати в застосунку: яскравість робочого та сплячого режиму, таймаут переходу в sleep, звук, пороги захисту, скидання показників і статистики, поворот екрана, тариф за кВт·год.

Окремий блок — автоматизації: власний сценарій або готові шаблони Smart Life.

Наприклад: вмикання світла на заході сонця, таймер за розкладом або автоматичне увімк./вимк. при вході/виході з заданої геозони — для обігрівача чи кондиціонера на роботі.

Підсумок: сильна сторона Atorch S1 — вимірювальний режим із великим кольоровим дисплеєм, зручним для контролю U, I та P. При цьому розетка — не «просто тестер»: ті самі заміри лягають в основу автоматизації — спочатку виміряли потужність навантаження, потім задали поріг вимкнення або сценарій у Smart Life.
