Обзор и настройка умной розетки Atorch S1 с Wi‑Fi

Atorch S1 — программируемая Wi‑Fi‑розетка с широким набором функций. Я брал её в первую очередь для замеров бытовой техники: ток и мощность под нагрузкой, потребление в standby, оценка ёмкости встроенных аккумуляторов. Помимо измерений напряжения, тока и мощности, розетка подходит для удалённого управления, сценариев автоматизации и защиты от перегрузок. Ниже — возможности устройства и практическая настройка.

У автора обзора на Habr есть также видеоверсия — здесь разберём материал по шагам с фотографиями.

Розетка приходит в простой картонной коробке без брендинга на упаковке. На наклейке указан тип вилки (в нашем случае — европейская) и QR‑код для установки мобильного приложения.

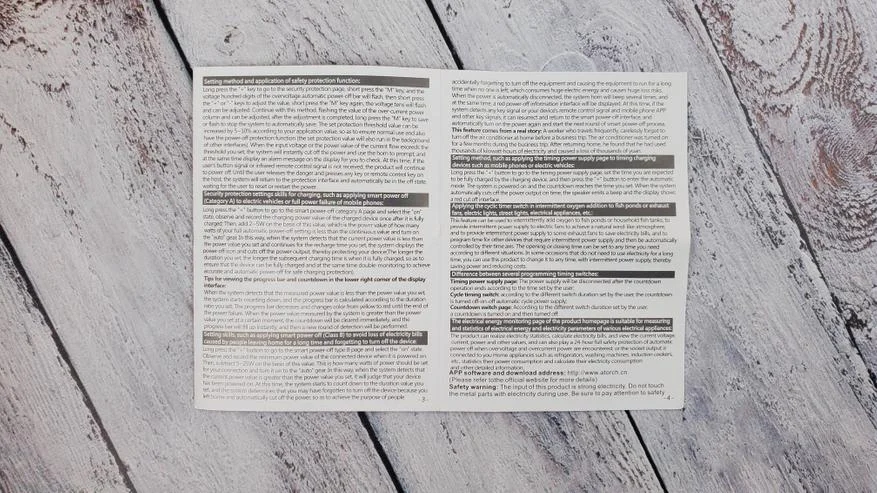

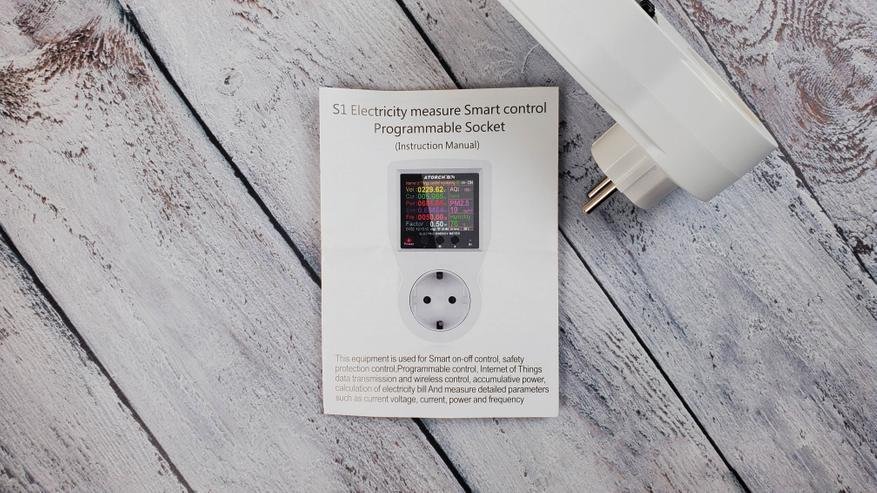

В комплекте — инструкция на английском. Без языка разобраться во всех режимах непросто, поэтому ниже — подробный разбор возможностей и настройки на русском.

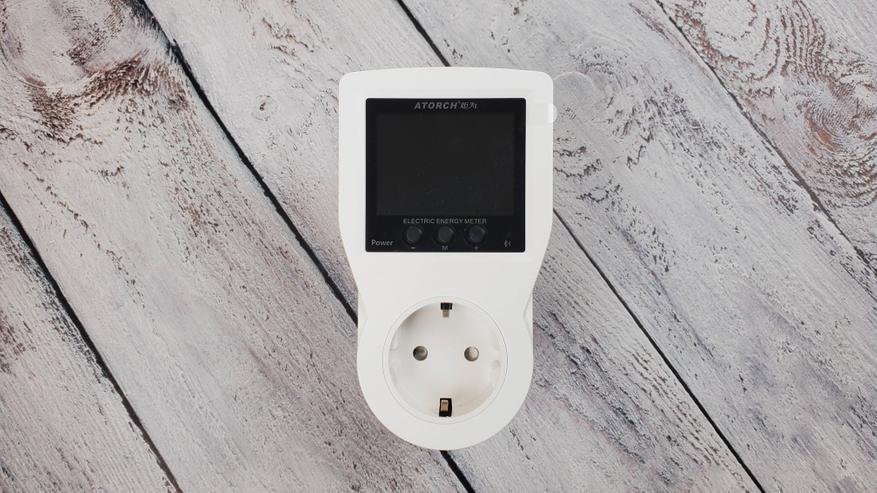

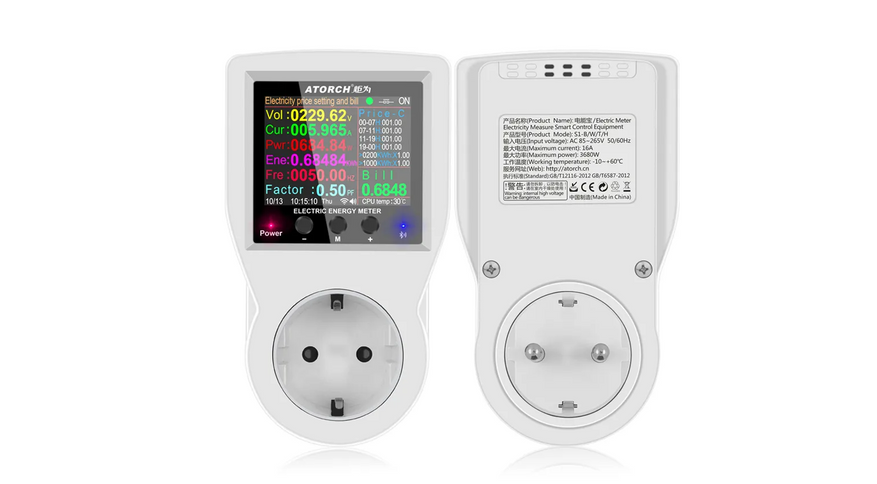

На лицевой стороне — цветной TFT‑дисплей 320×240 и три кнопки для локального управления и настройки. Управлять можно с панели розетки или со смартфона.

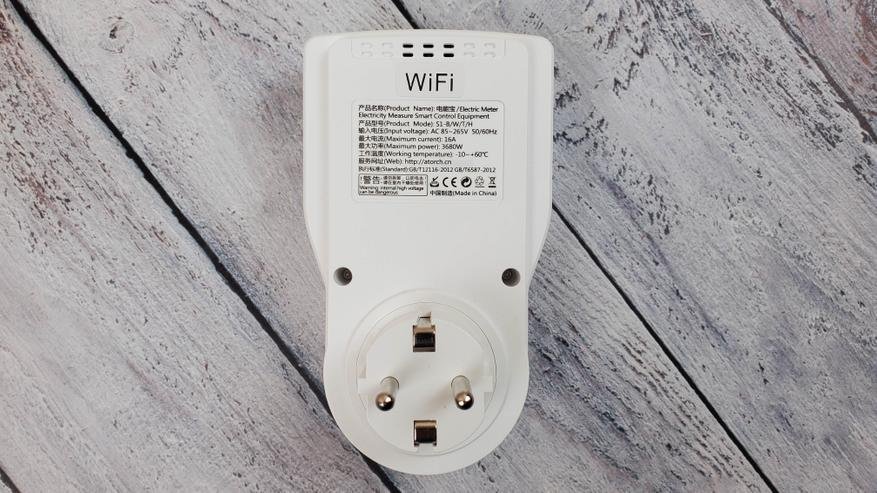

На задней панели указаны характеристики:

• Входное напряжение: 85–265 V (50/60 Hz)
• Максимальный ток: 16 A
• Максимальная мощность: 3680 W
• Рабочая температура: от −10 до +60 °C

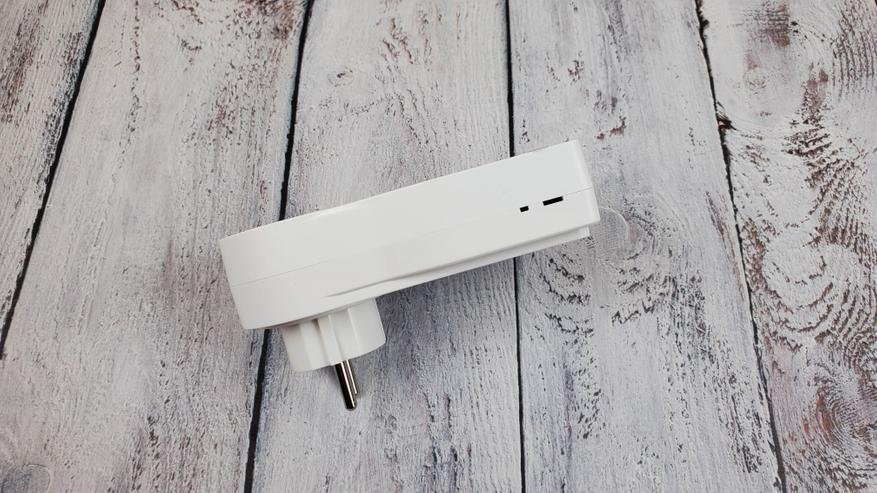

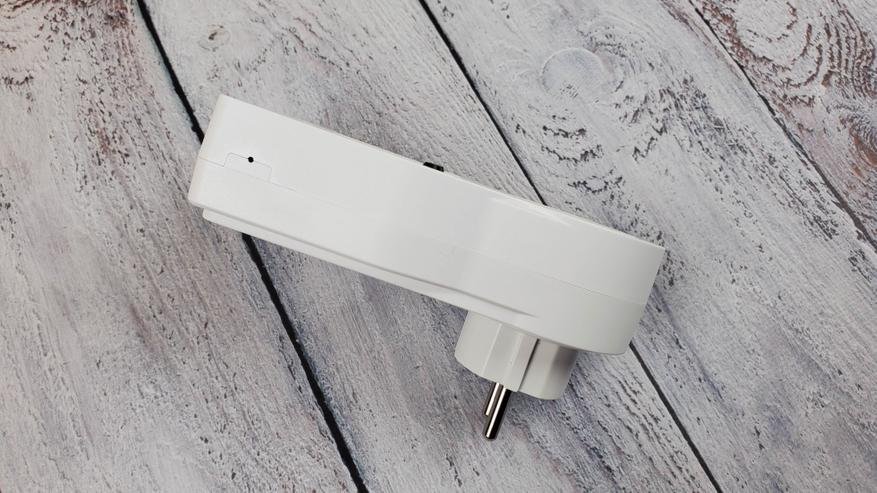

Габариты заметные: 133 × 75 × 32 мм — это стоит учитывать при установке в узкие места.

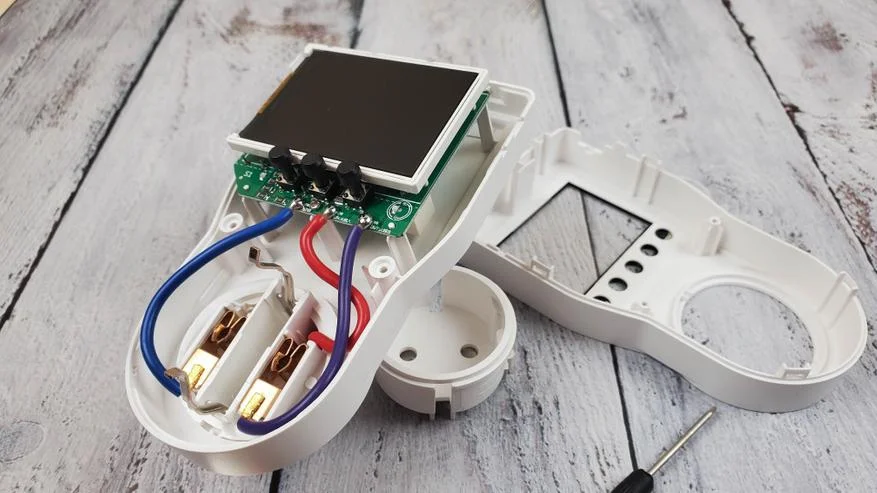

Разберём корпус. Проводка толстая, пайка аккуратная. В реальной эксплуатации с мощными нагрузками (кондиционер, бойлер) розетка держит заявленные 16 А без проблем.

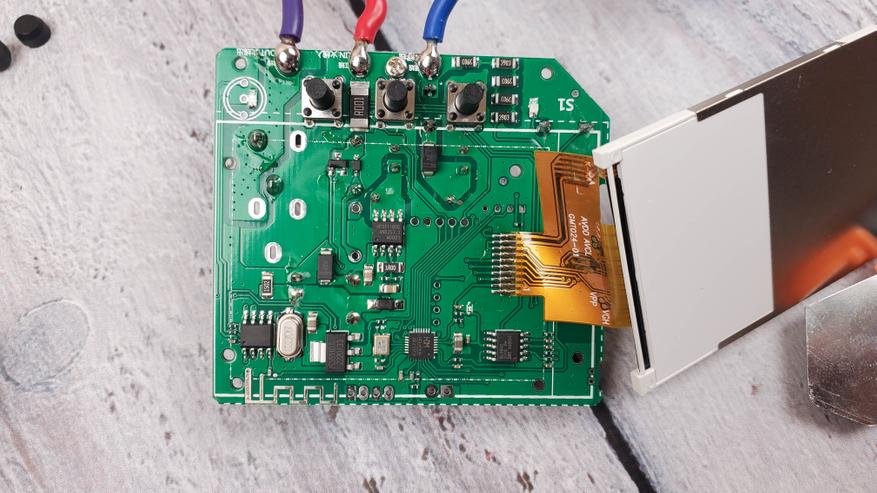

Если аккуратно сдвинуть экран в сторону, открывается печатная плата.

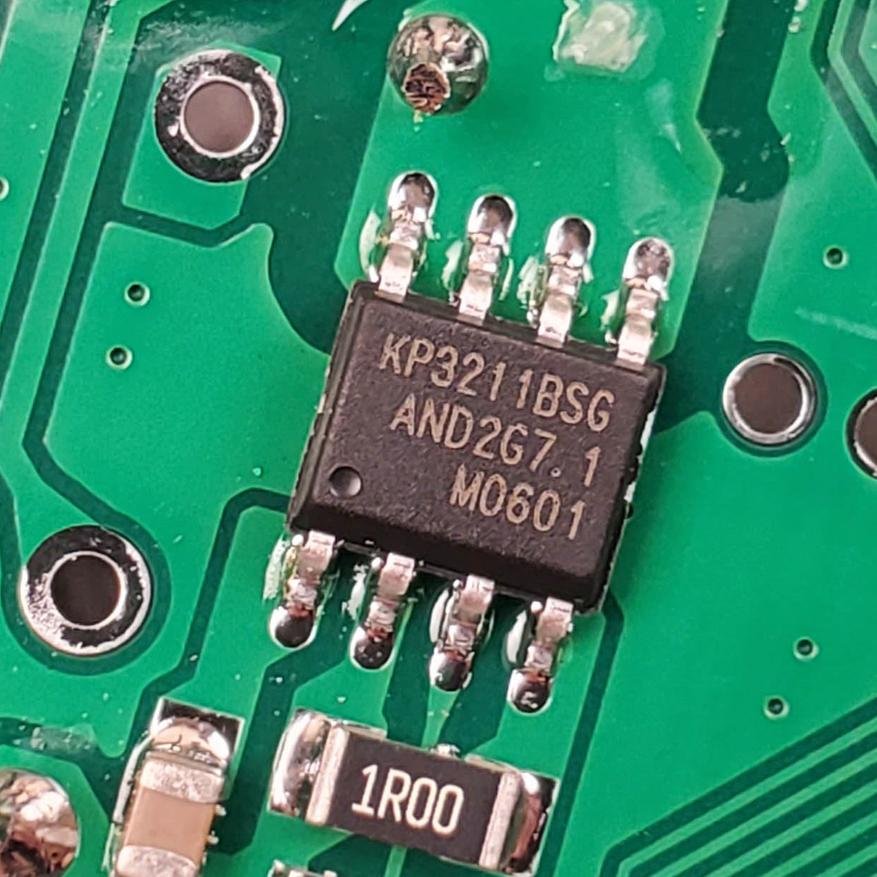

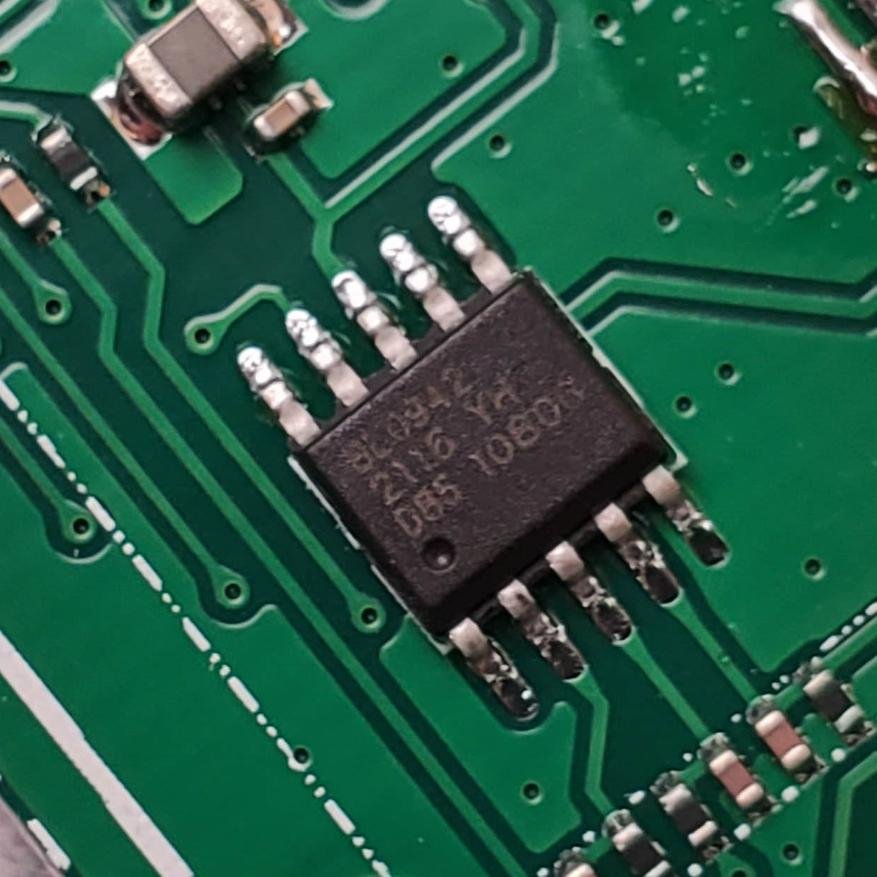

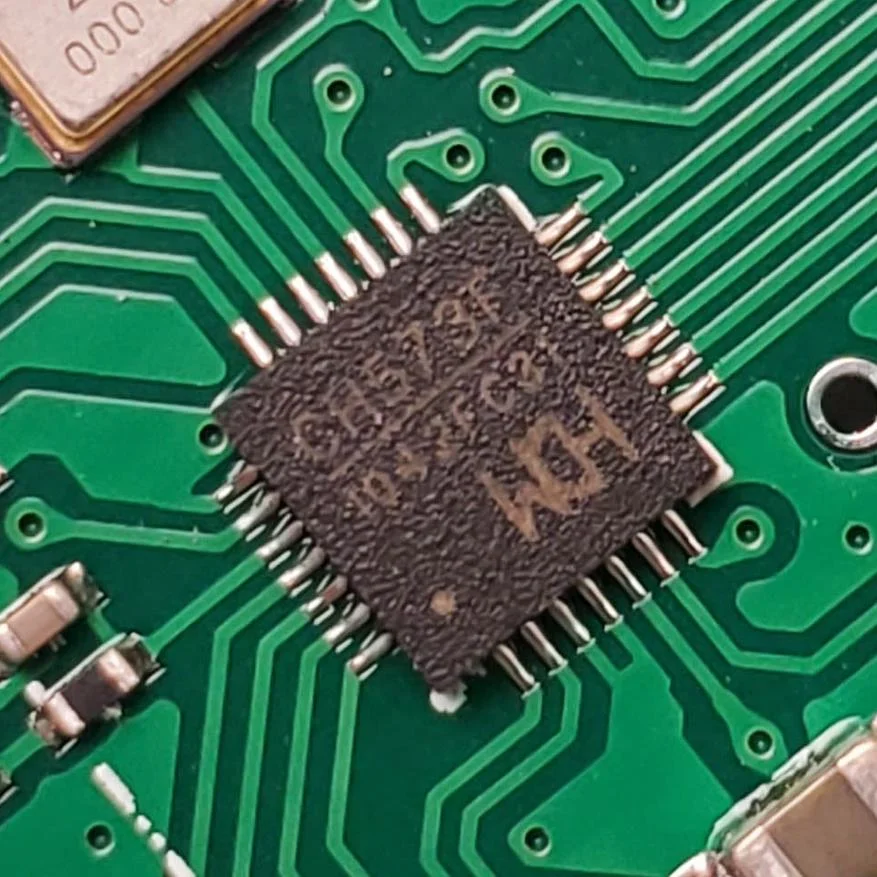

Несколько узлов на плате — крупным планом, для любознательных.

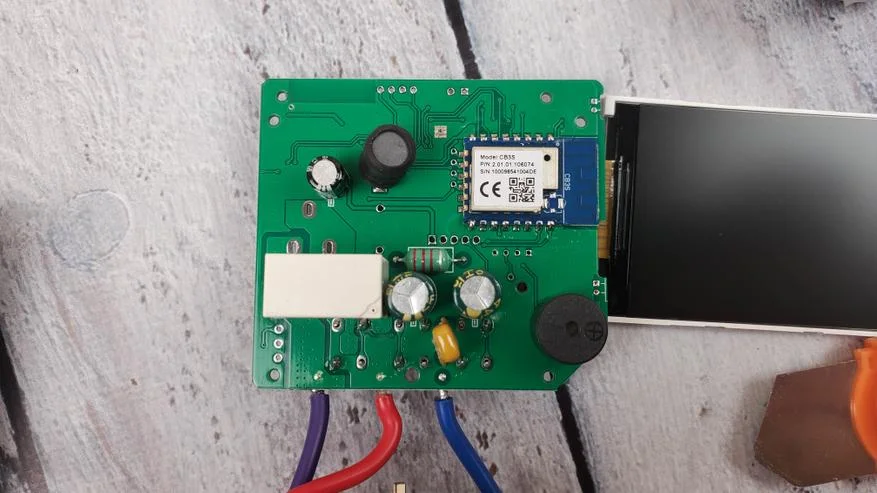

С обратной стороны платы — главный «мозг»: модуль CB3S от Tuya с Wi‑Fi и Bluetooth.

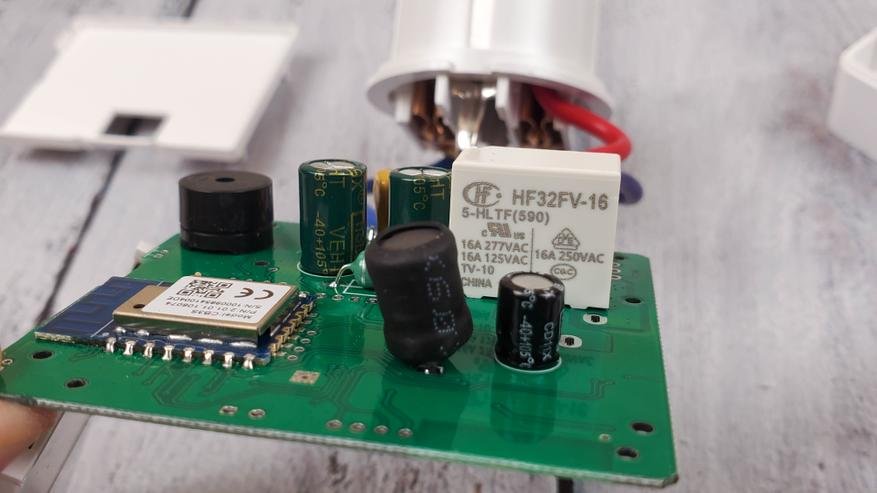

Силовое реле HF32FV-16, конденсаторы и прочая силовая и управляющая обвязка.

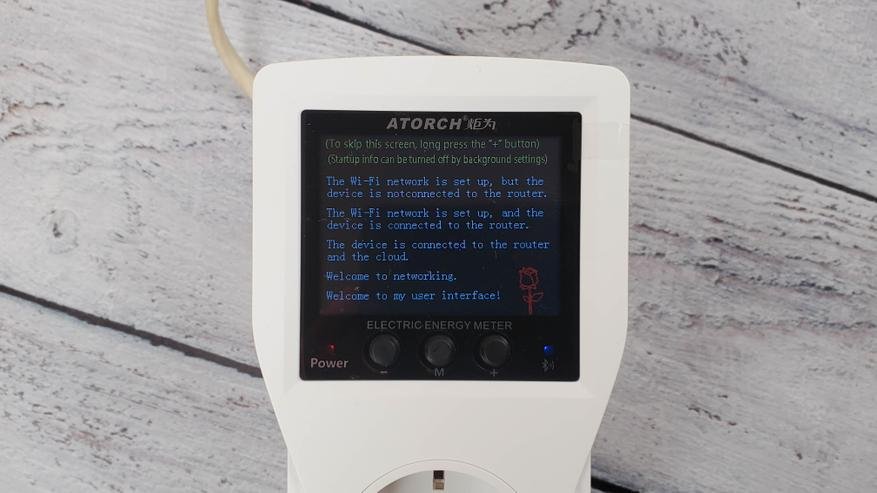

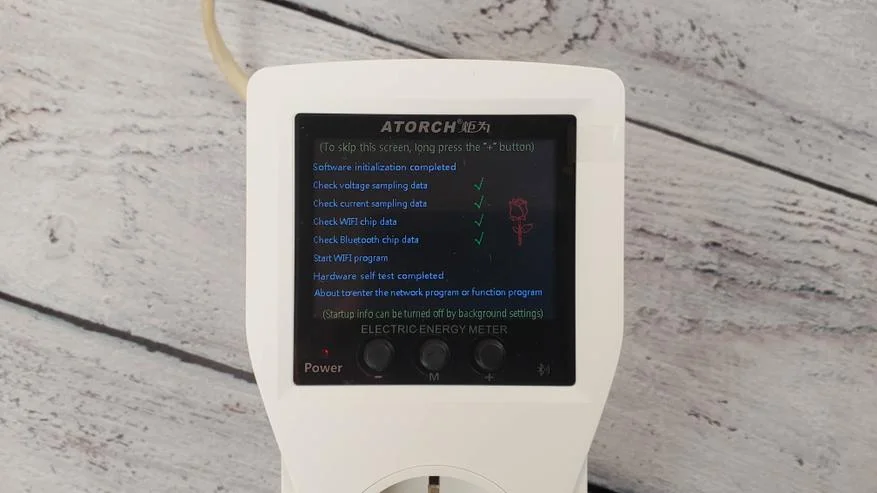

После включения розетка загружает прошивку и выполняет базовую самодиагностику.

Если Wi‑Fi уже настроен в приложении, устройство автоматически подключается к сети.

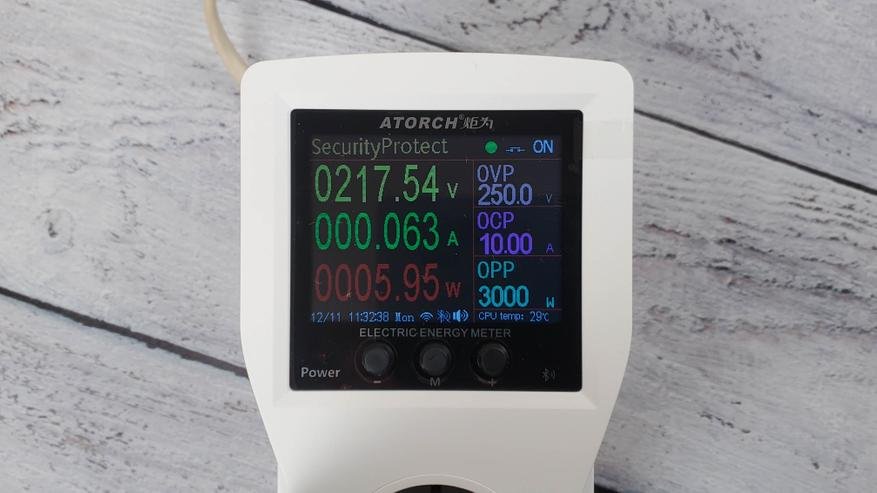

Далее — один из основных экранов. Длинное нажатие «+» или «−» переключает экраны, короткое — режим работы (принудительно выкл., принудительно вкл., авто по программе). Экран «Security protect» задаёт пороги защиты: OPV — напряжение, OCP — ток, OPP — мощность. При превышении розетка разрывает цепь, на смартфон приходит уведомление, на дисплее — сообщение о срабатывании. Крупно показываются текущие U, I и P. Чтобы включить защиту, на этом экране выберите режим Auto. Параметры меняются кнопкой M: мигает выбранный показатель, «+»/«−» — значение, короткое M — переход к следующему параметру.

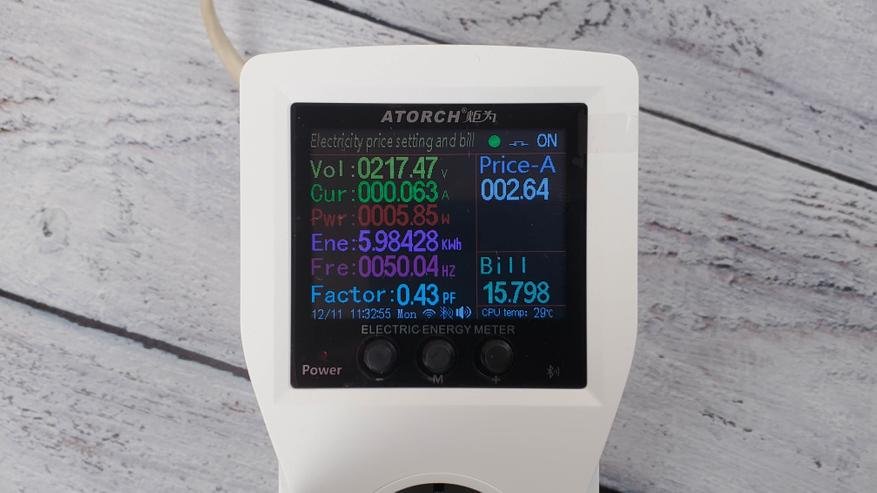

Экран «Electricity price setting and bill» помогает считать стоимость электроэнергии. Здесь и на соседних экранах — расширенная телеметрия: кроме U, I и P видны кВт·ч, частота сети, ёмкость. Можно задать цену за 1 кВт·ч и оценить расход конкретного прибора в деньгах.

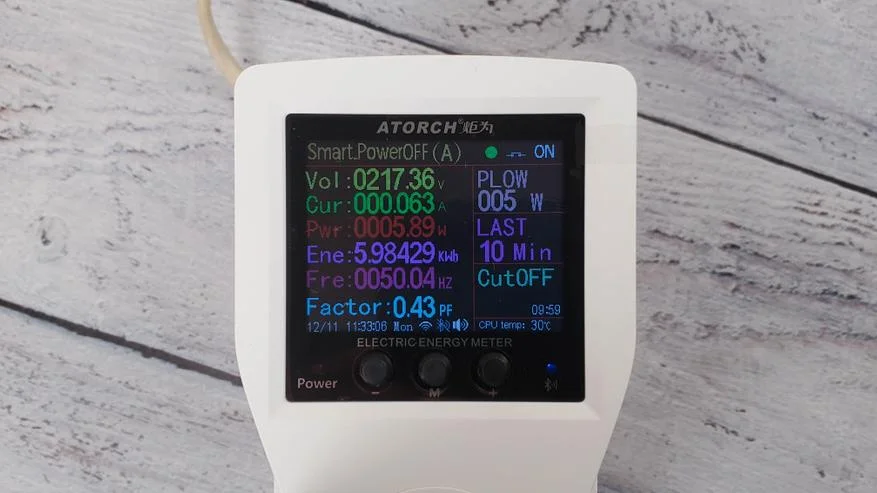

Режим «Smart Power OFF A» — умное отключение по мощности. Задаёте порог (на снимке PLOW = 5 W): когда мощность зарядки падает до этого уровня и не растёт, например, 10 минут (LAST), питание отключается. Удобно для зарядки электротранспорта и гаджетов — не держать аккумулятор постоянно на подзарядке.

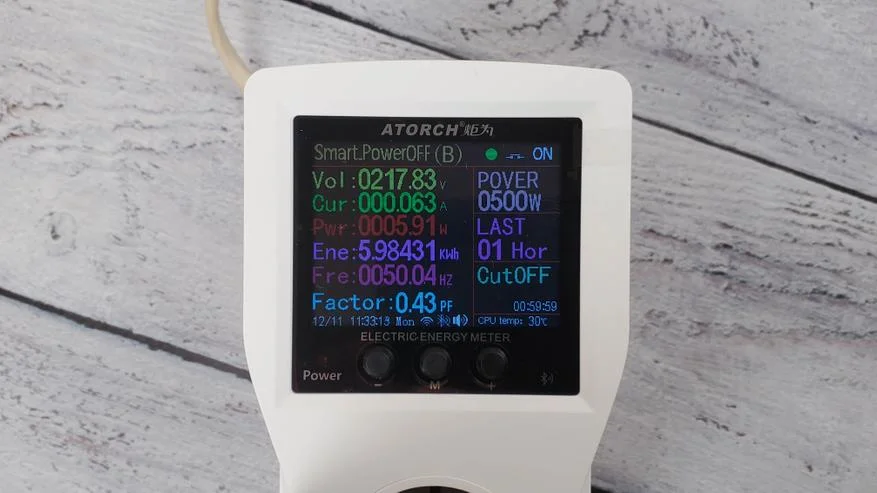

«Smart Power OFF B» — другой сценарий: помощник для забывчивых. Задаёте мощность Pover и время Last. Пример: порог 1000 W, таймер 1 час. Включили обогреватель — при превышении порога стартует отсчёт; если за час ничего не нажать, питание выключится само.

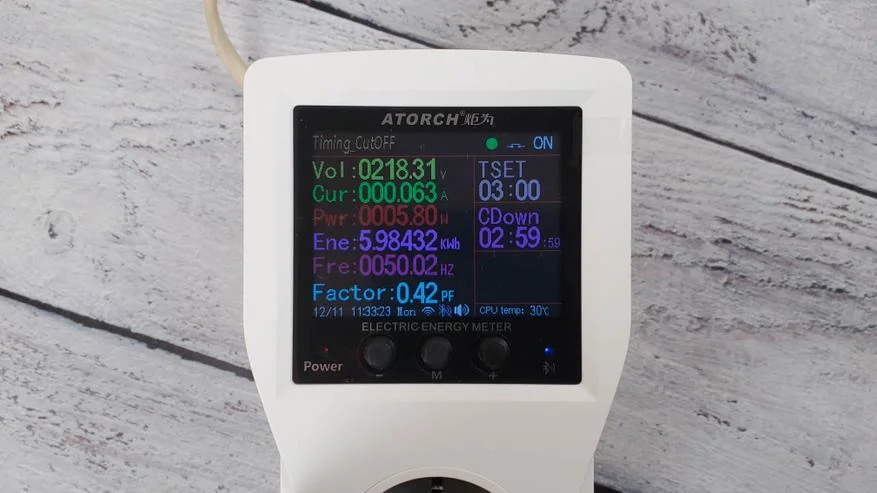

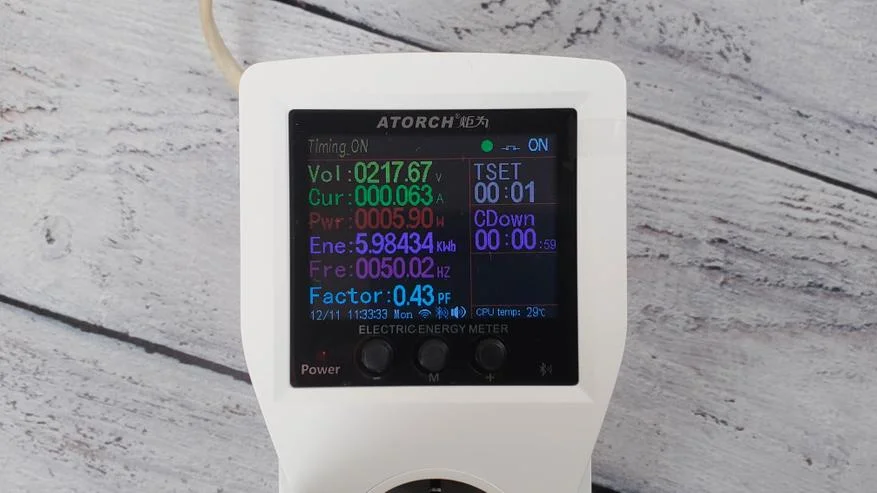

Timing On и Timing CutOff — простые таймеры: через заданное время включить или выключить нагрузку.

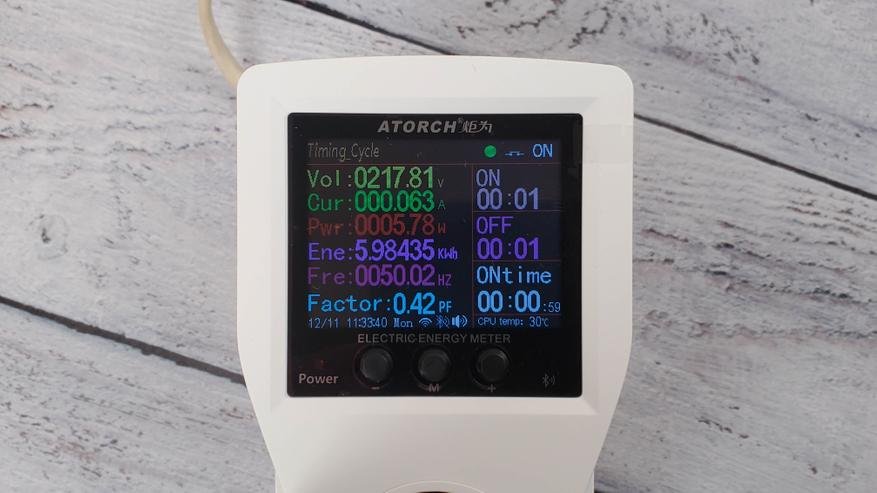

Timing Cycle — циклический таймер: интервал ON (питание включено) и OFF (выключено), затем цикл повторяется. Пример: освещение аквариума — 10 ч свет, 14 ч темнота.

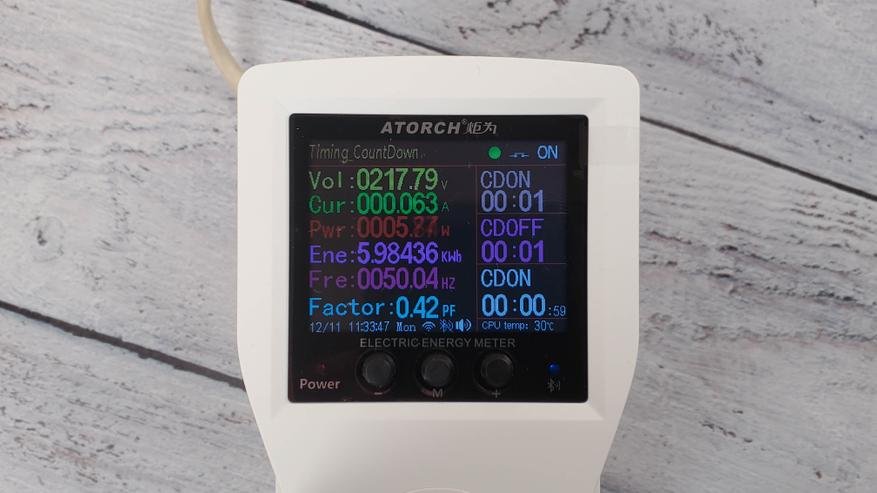

CountDown — разовый таймер: одно время до включения и другое — до отключения, без повторения цикла.

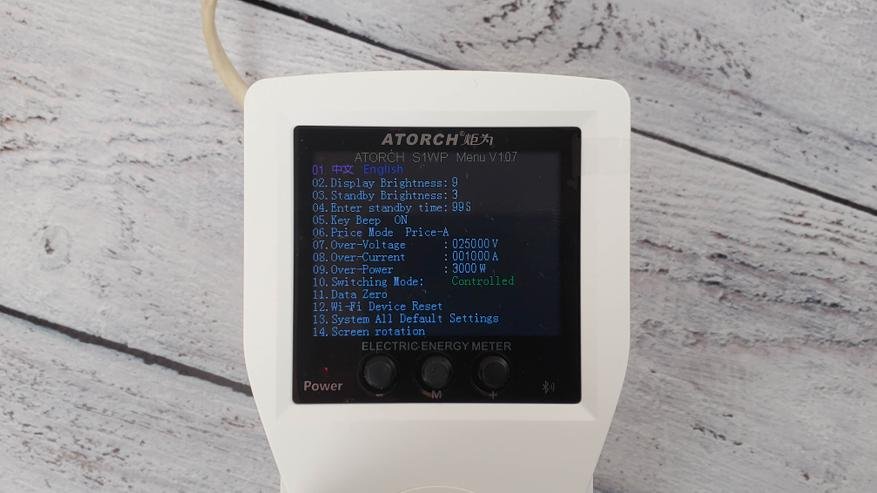

Меню настроек открывается долгим нажатием M на любом экране: язык, яркость, звук (бипер), параметры защиты, сброс счётчиков, сброс Wi‑Fi или всех настроек, поворот дисплея. Без действий розетка через заданное время (по умолчанию 99 с) уходит в режим ожидания с пониженной яркостью — на экране только U, I, P; яркость можно опустить до нуля.

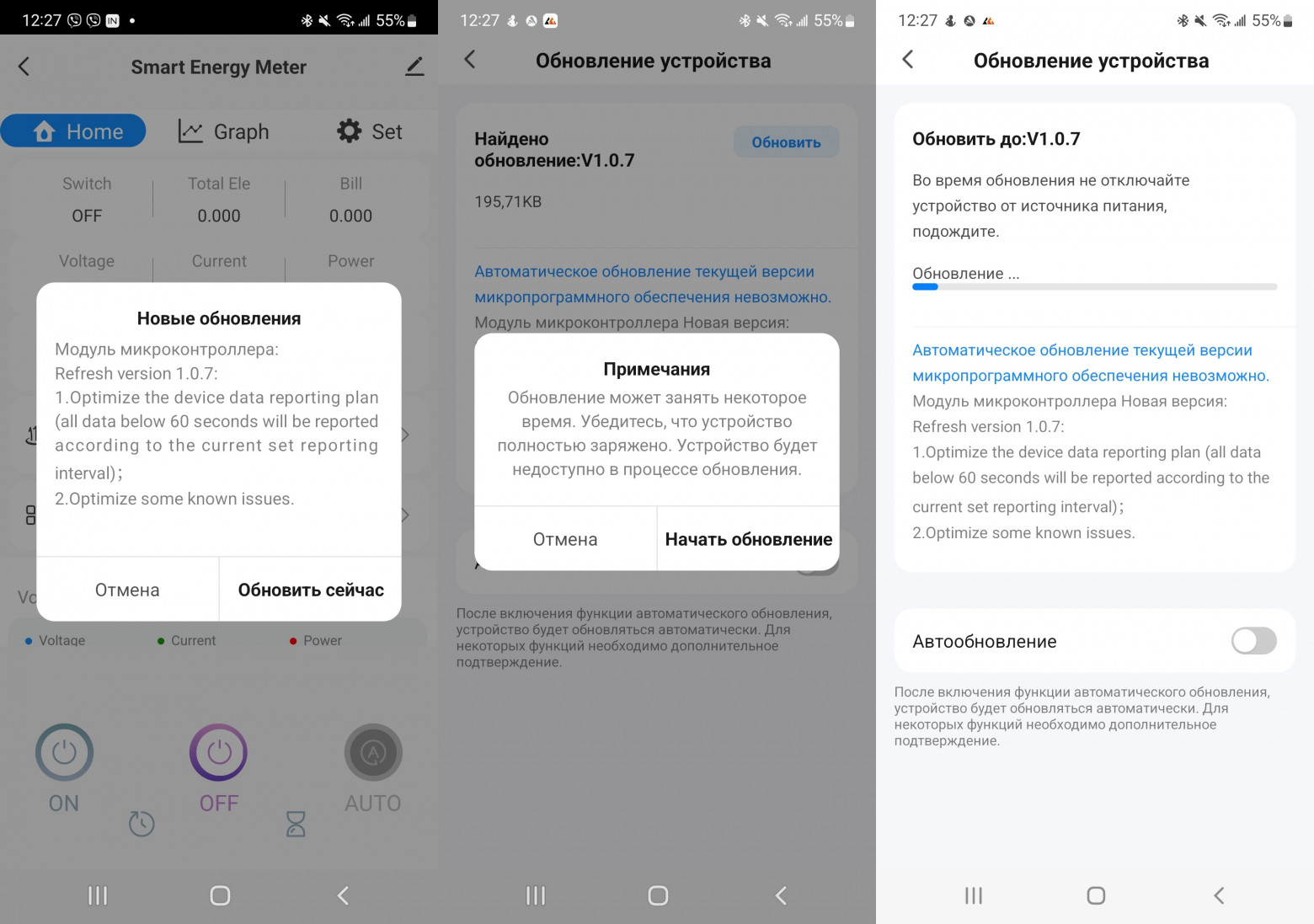

Мобильное приложение Smart Life — стандарт для экосистемы Tuya и «умного дома». При первом запуске приложение предложило обновить прошивку розетки.

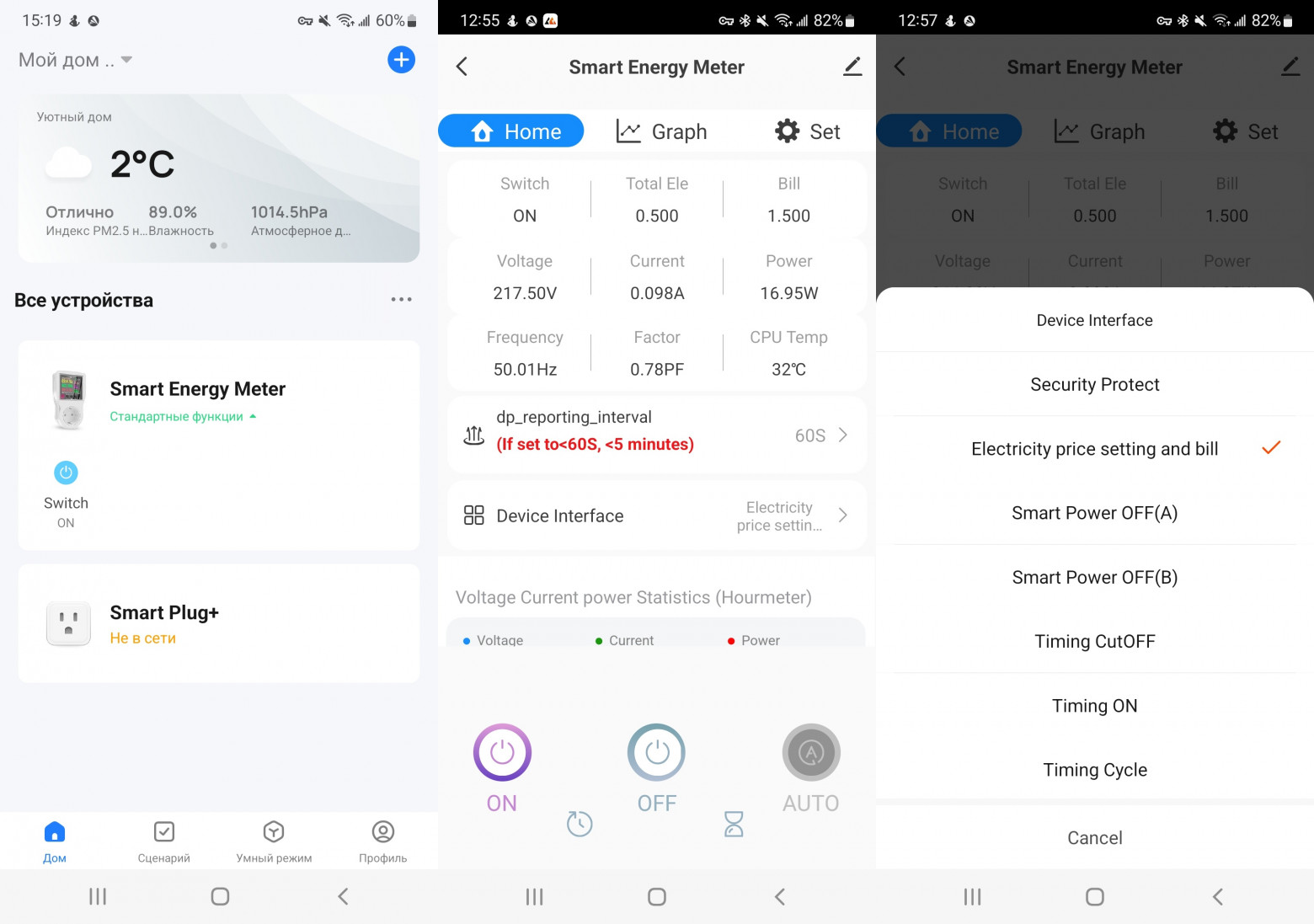

На главном экране — все подключённые устройства. В карточке Atorch S1 — текущие показания и быстрое переключение вкл./выкл./авто; с телефона можно листать экраны розетки так же, как с кнопок.

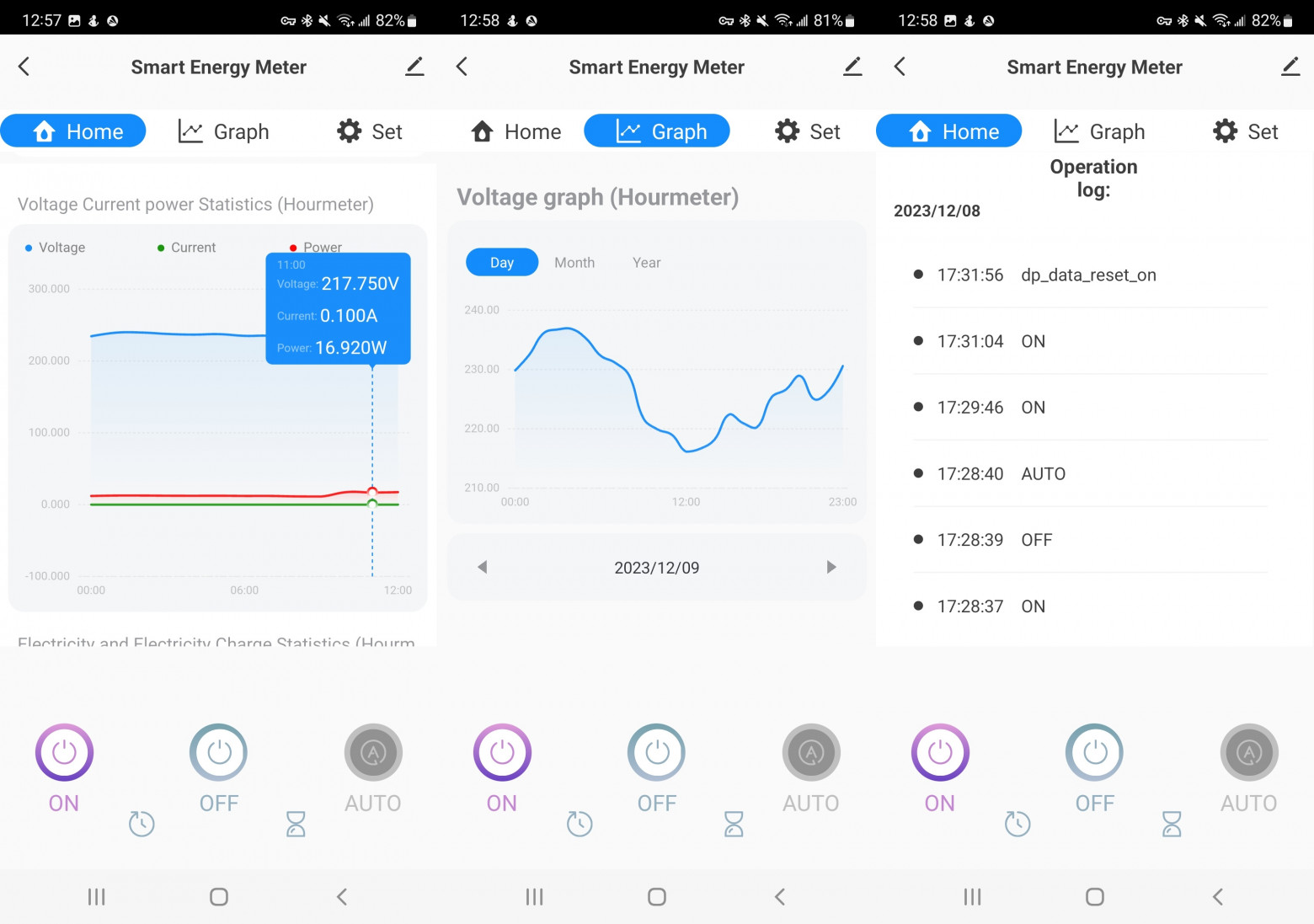

В приложении копится статистика: сводный график U, I, P и отдельные графики по параметрам. Видно просадку напряжения в «час пик» и подъём ночью, можно анализировать потребление конкретного прибора. Сохраняются логи включений, отключений и срабатываний защиты.

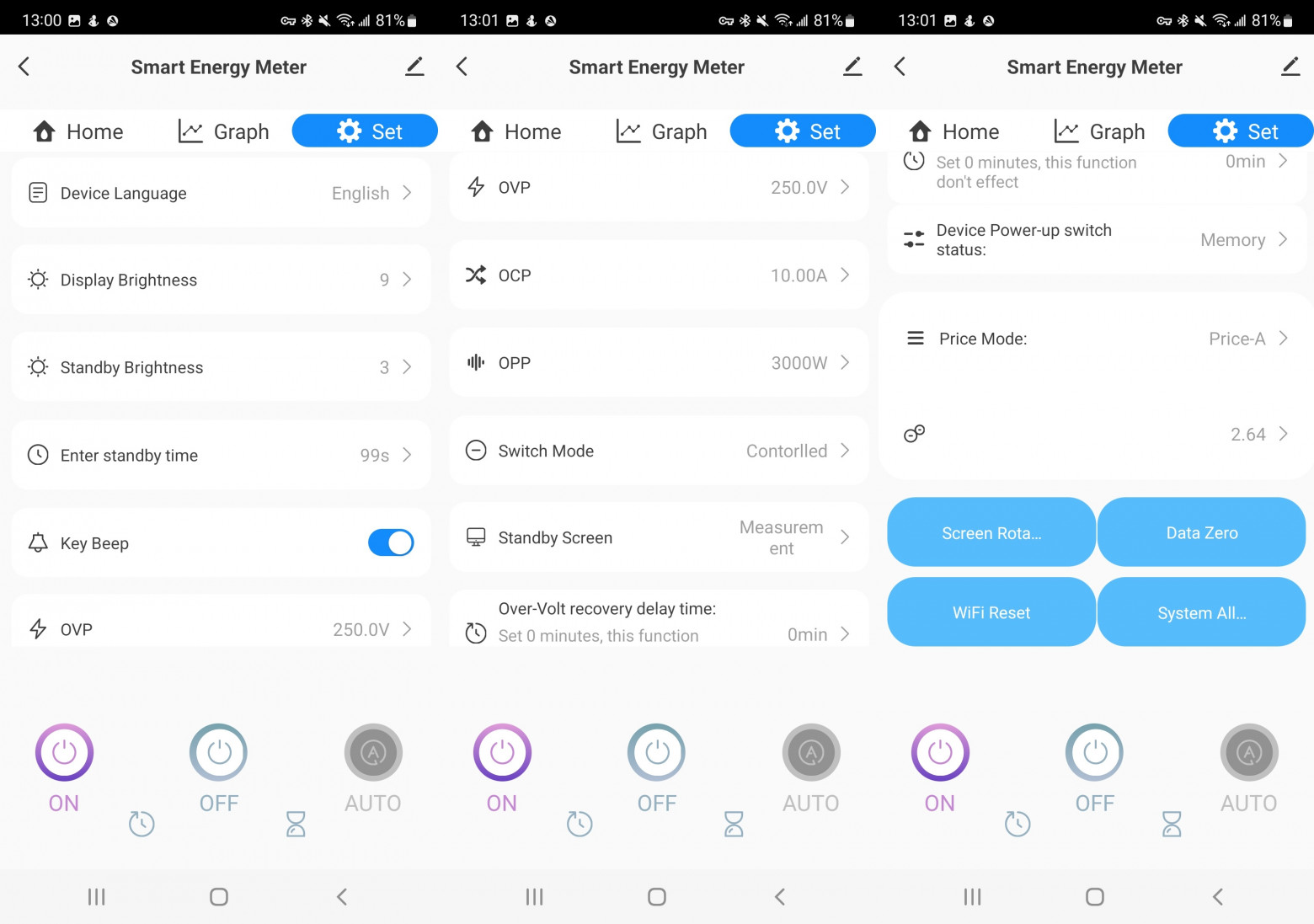

Базовые настройки удобнее менять в приложении: яркость рабочего и спящего режима, таймаут перехода в sleep, звук, пороги защиты, сброс показаний и статистики, поворот экрана, тариф за кВт·ч.

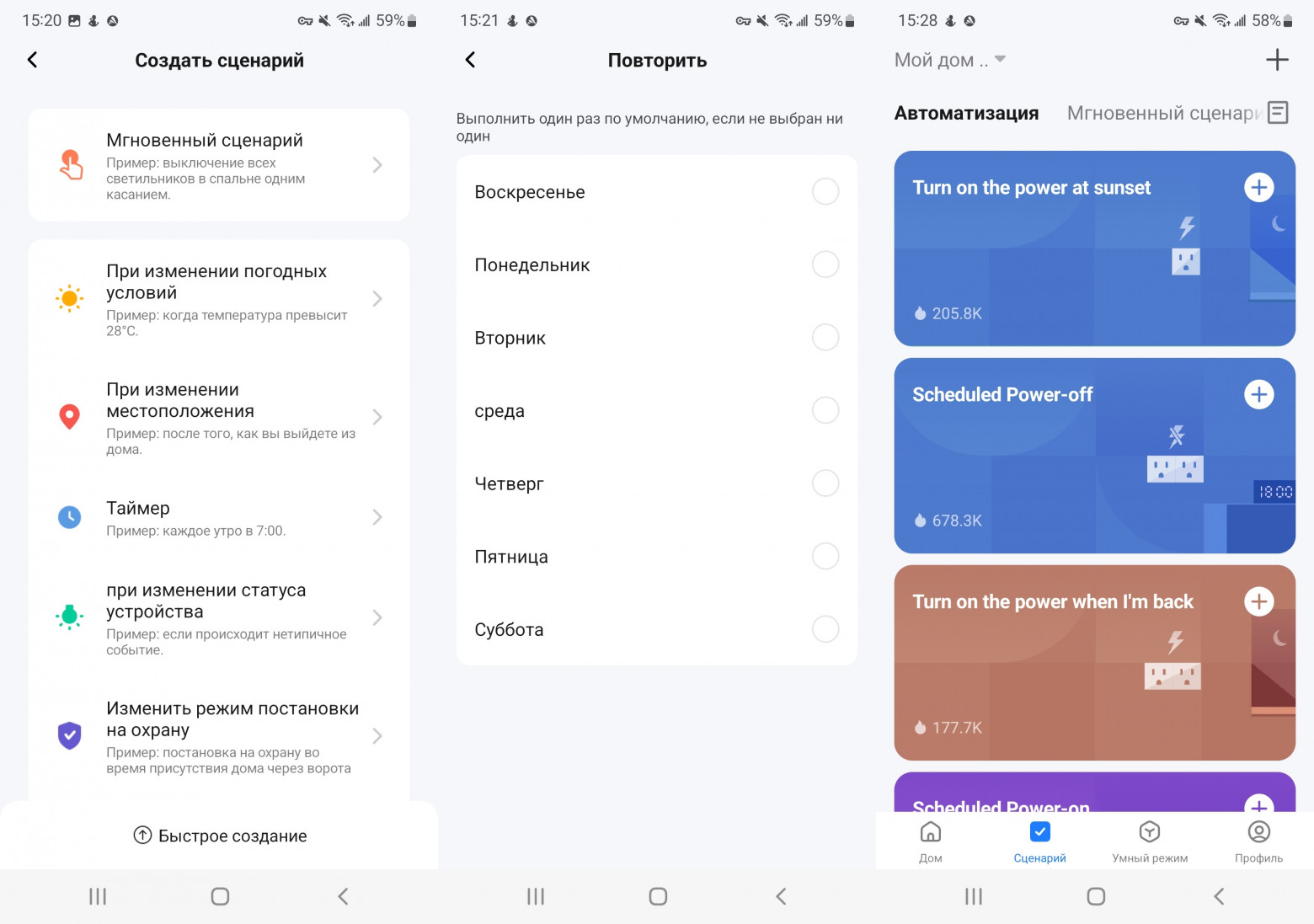

Отдельный блок — автоматизации: свой сценарий или готовые шаблоны Smart Life.

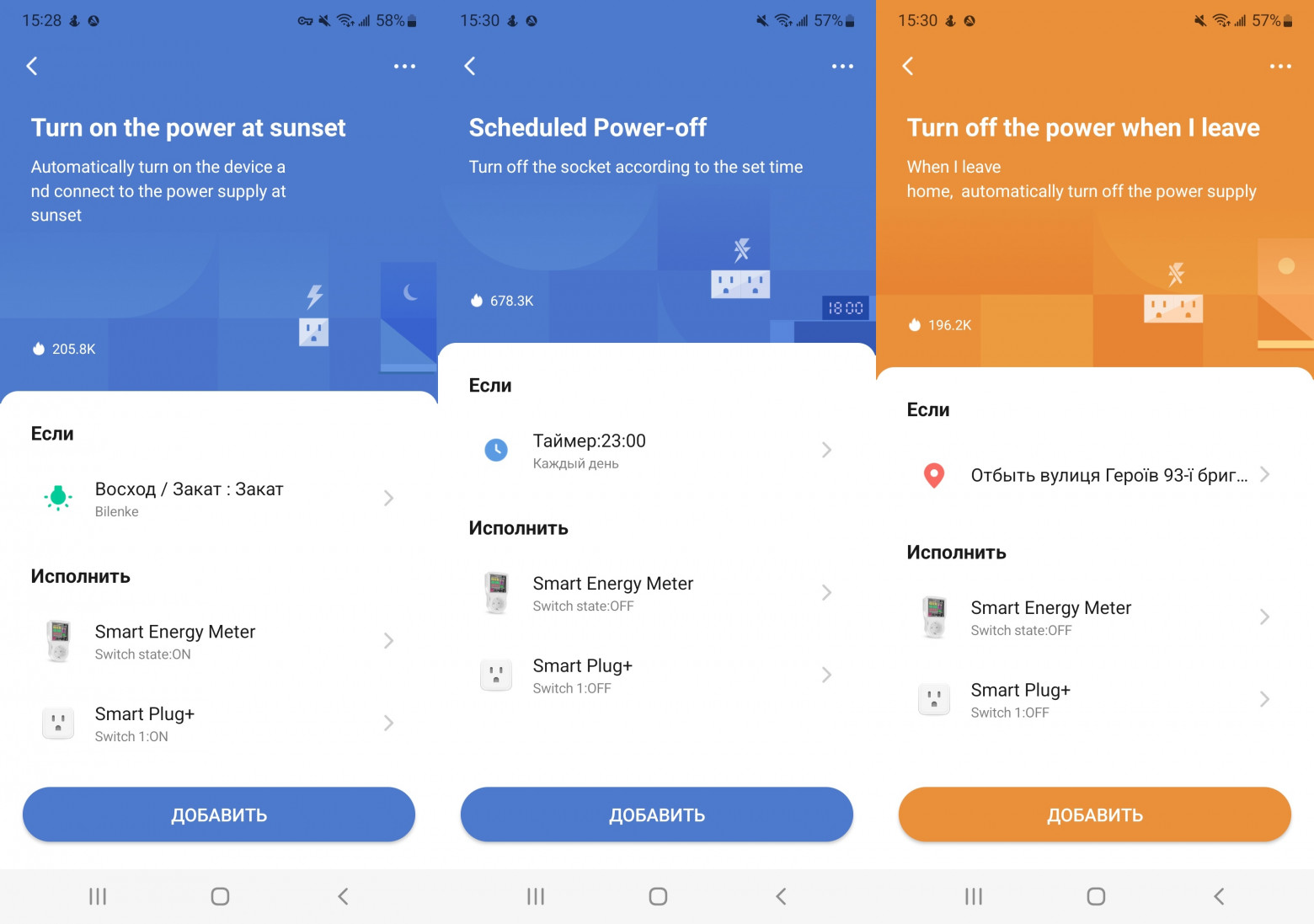

Например: включение света на закате, таймер по расписанию или автоматическое вкл./выкл. при входе/выходе из заданной геозоны — для обогревателя или кондиционера на работе.

Итог: сильная сторона Atorch S1 — измерительный режим с крупным цветным дисплеем, удобным для контроля U, I и P. При этом розетка не «просто тестер»: те же замеры ложатся в основу автоматизации — сначала измерили мощность нагрузки, затем задали порог отключения или сценарий в Smart Life.
